在電力系統運行中,氧化鋅避雷器(MOA)作為過電壓保護的重要設備,其運行狀態直接關系到電網安全。而在避雷器帶電檢測與狀態評估中,“阻性電流、容性電流、全電流”被稱為三大核心參數,是判斷避雷器性能是否劣化的關鍵依據。那么,這三種電流分別代表什么?又該如何理解它們之間的關系?本文將為您系統解析。
首先,全電流是指流經氧化鋅避雷器的總泄漏電流,它由容性電流與阻性電流疊加而成。在正常運行電壓下,避雷器處于高阻狀態,整體泄漏電流較小,全電流通常以毫安甚至微安級計量。通過測量全電流,可以初步判斷避雷器是否存在異常,但由于其包含容性分量,因此不能單獨作為劣化判斷的唯一依據。
其次,容性電流是由避雷器內部電容效應產生的電流分量。由于氧化鋅避雷器內部結構類似電容器,在工頻電壓作用下會產生與電壓相位超前約90°的容性電流。該部分電流通常占全電流的絕大多數,并且相對穩定,不隨避雷器老化程度明顯變化。因此,容性電流更多反映的是設備結構特性,而非運行狀態變化。
相比之下,阻性電流則是判斷避雷器健康狀況的核心指標。阻性電流來源于氧化鋅閥片的非線性導電特性,在理想狀態下應非常小。但隨著避雷器長期運行,受潮、老化或內部缺陷等因素影響,阻性電流會逐漸增大,并與電壓基本同相位。當阻性電流占比明顯上升時,說明避雷器內部可能已經發生劣化,存在發熱甚至擊穿風險。因此,在現場檢測中,阻性電流是最具診斷價值的參數。

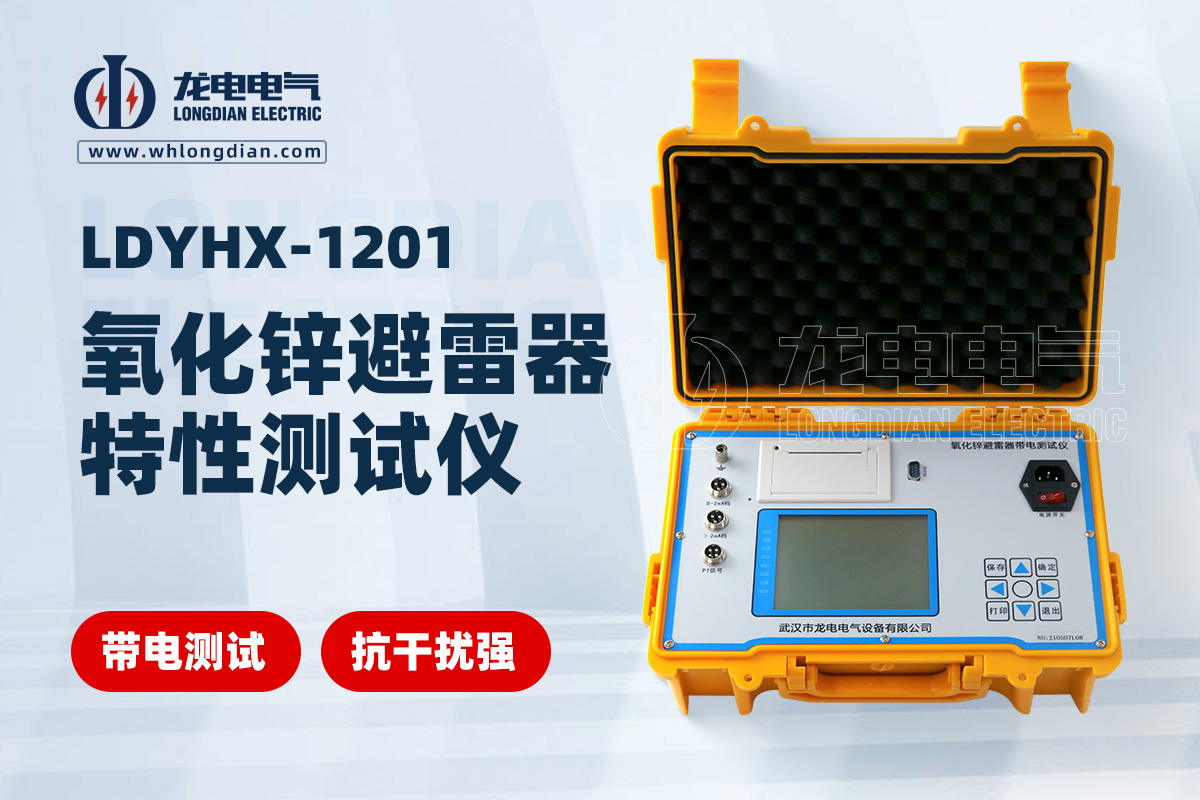

在實際測試中,如何從全電流中分離出阻性電流與容性電流,是技術關鍵所在。通常采用相位分析法,通過采集電壓信號與電流信號,利用相位差計算出各分量。例如,以電壓為參考,提取與電壓同相位的分量即為阻性電流,而與電壓正交的分量則為容性電流。武漢市龍電電氣設備有限公司生產的氧化鋅避雷器特性測試儀,采用高精度相位檢測與數字濾波技術,可實現對三種電流的精準分解與實時顯示,大大提升測試準確性與效率。
此外,在進行避雷器測試時,還需注意測試環境與接線方式的規范性。例如,應盡量避免電磁干擾,保證接地良好,同時選擇合適的測試方法(如帶電測試或停電測試),以確保數據真實可靠。對于運行多年的避雷器,建議定期對阻性電流變化趨勢進行對比分析,以便提前發現潛在隱患。
綜上所述,阻性電流、容性電流與全電流構成了氧化鋅避雷器狀態評估的三大核心參數。其中,全電流用于宏觀判斷,容性電流體現結構特性,而阻性電流則是反映劣化程度的關鍵指標。通過科學測量與分析這三項參數,可以有效提升避雷器運行可靠性,保障電力系統安全穩定運行。
