互感器比差與相角差測試原理詳解——保障計量與繼保精度的關鍵技術

在電力系統中，電流互感器（CT）和電壓互感器（PT）承擔著電能計量與繼電保護的重要任務。互感器的準確度直接關系到計量數據的真實性和保護動作的可靠性。其中，“比差”和“相角差”是衡量互感器性能的兩項核心指標，因此開展科學規范的比差與相角差測試，是互感器出廠檢驗與現場校驗的重要內容。

所謂比差，是指互感器實際變比與其額定變比之間的相對誤差。理論上，互感器應按銘牌標稱變比準確變換一次側與二次側電流或電壓，但由于鐵芯磁化特性、繞組電阻、負載變化等因素影響，實際輸出值會存在一定偏差。比差測試的原理是通過向一次側施加標準電流或電壓，并與標準互感器或精密測量系統進行對比，測量二次側輸出值與理論值之間的差異，從而計算出百分比誤差。

相角差則是指一次側電量與二次側電量之間的相位偏移角度。理想狀態下，二次側輸出應與一次側保持嚴格的相位比例關系，但在實際運行中，由于磁滯損耗、漏磁通以及負載阻抗變化等因素，會產生一定的相位偏移。相角差測試通常通過高精度相位比較技術完成，利用同步采樣和矢量分析方法，計算一次與二次信號之間的相位差值，以分鐘（′）或毫弧度為單位表示。

從測試原理來看，現代互感器比差與相角差檢測多采用數字化采樣技術，通過高精度A/D轉換模塊對一次與二次信號進行同步采樣，再利用數字信號處理算法進行幅值與相位運算分析。這種方式相比傳統電橋法或補償法，具有精度高、自動化程度高、測試效率快等優勢，能夠滿足0.2級、0.1級甚至更高準確度等級互感器的檢定要求。

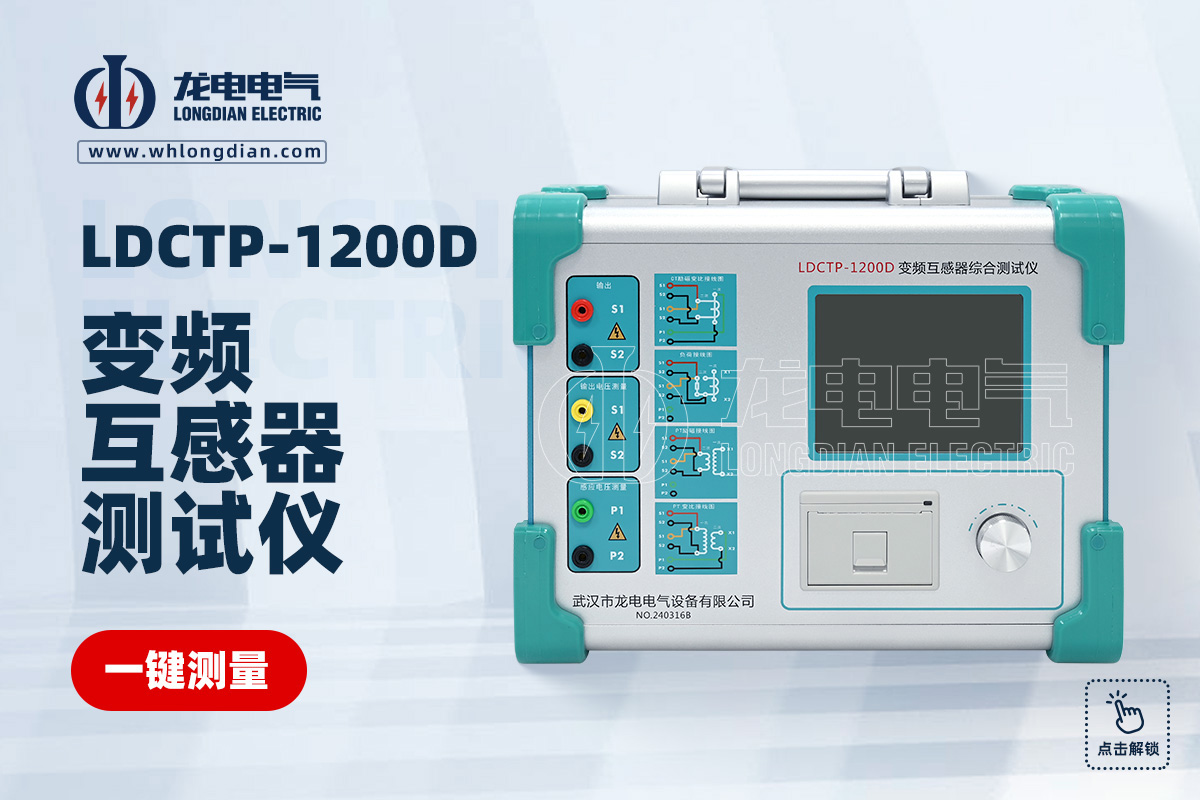

在實際應用中，為確保測試結果準確可靠，設備需具備穩定的標準源輸出、高精度同步采樣系統以及完善的誤差補償算法。例如，武漢市龍電電氣設備有限公司生產的互感器綜合特性測試儀，集成比差、相角差、勵磁特性、極性判別及二次回路檢查等多項功能于一體，采用數字化測量技術和智能算法分析系統，能夠自動完成誤差計算與數據存儲，廣泛應用于電力公司、計量檢測機構及設備制造企業。

總體而言，互感器比差與相角差測試是確保電力計量準確與繼電保護可靠運行的重要技術環節。隨著智能電網建設和高精度計量需求的提升，測試技術也在不斷升級，朝著更高精度、更強抗干擾能力與更智能數據管理方向發展，為電力系統的安全與穩定運行提供堅實保障。
