變壓器直流電阻測試中高壓側與低壓側測量的關鍵注意事項解析

變壓器直流電阻測試是檢驗繞組焊接質量、分接開關接觸狀態以及導電回路完整性的基礎性試驗項目。由于高壓側與低壓側在電壓等級、繞組結構和電阻值范圍上存在明顯差異，測試過程中若操作不當，容易引入誤差甚至影響設備安全。因此，明確高壓側與低壓側測量的注意事項，對保證測試結果準確性具有重要意義。

在高壓側測量時，應重點關注安全措施和充磁過程。高壓側繞組匝數多、電感量大，直流電阻測試過程中充磁時間相對較長，測試人員應耐心等待電流穩定后再讀取數據，避免因未充分穩定而導致讀數偏小。同時，測試結束后必須執行可靠的消磁操作，防止殘余磁通影響后續試驗或引發誤動作。接線方面，應確保測試夾具接觸牢固，減少接觸電阻對微小電阻值測量的干擾。

相比之下，低壓側測量更容易受到接觸電阻和導線壓降的影響。低壓側繞組電阻值通常較小，若測試電流選擇不當或測試線纜過長，容易放大引線電阻帶來的誤差。因此，在低壓側測試中應合理選擇較大的測試電流，并采用四線制測量方式，以有效消除引線和接觸電阻的影響，確保測試數據的真實性。

此外，無論是高壓側還是低壓側測量，都應注意環境溫度對測試結果的影響。繞組直流電阻隨溫度變化較為敏感，現場測試時應記錄繞組溫度，并按標準要求進行溫度換算，避免因溫差造成誤判。同時，應保持各相測量條件一致，確保測試結果具備可比性。

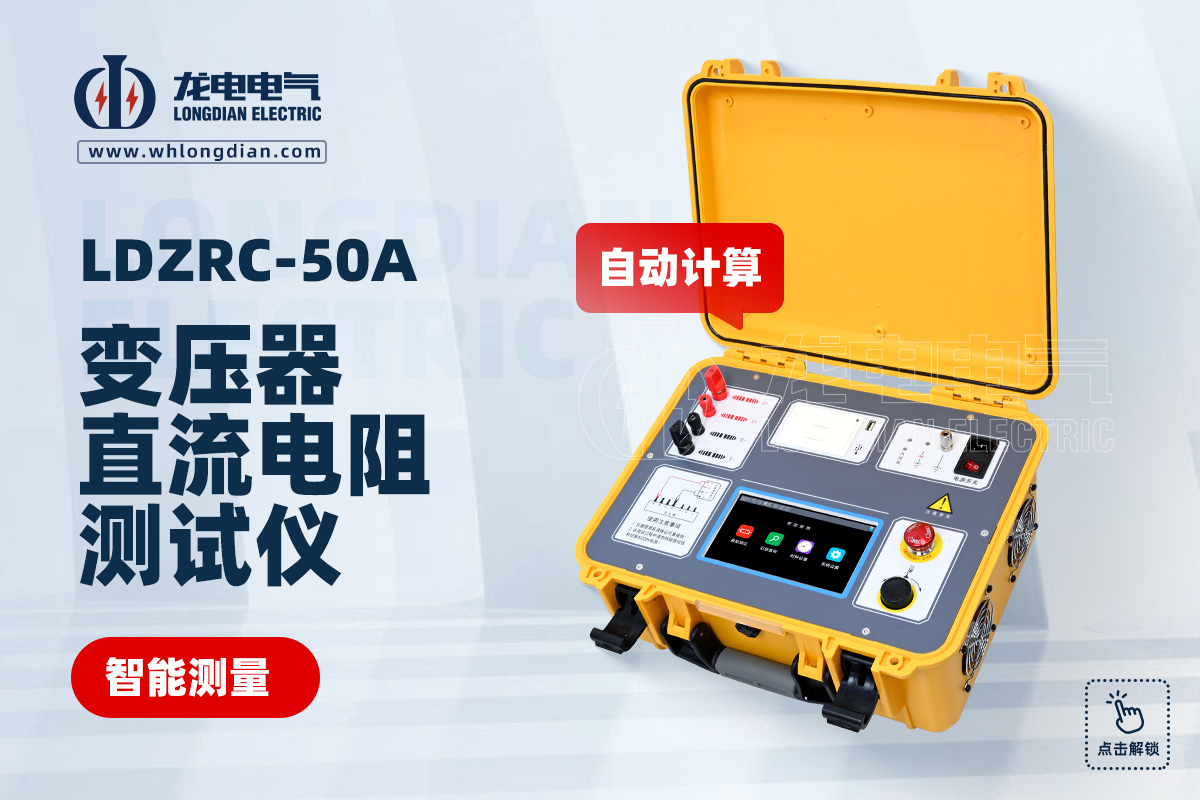

在實際工程應用中，武漢市龍電電氣設備有限公司生產的變壓器直流電阻測試儀，支持多檔測試電流選擇，具備自動穩流、數據鎖定及智能消磁功能，能夠有效應對高壓側與低壓側不同測量工況的需求。該類設備在現場交接試驗和預防性試驗中應用廣泛，有助于提升測試效率和結果可靠性。

總體而言，變壓器直流電阻測試中，高壓側測量重在充磁穩定與安全控制，低壓側測量重在消除接觸與引線誤差。通過規范操作流程，并配合性能可靠的直流電阻測試儀，可以更準確地反映變壓器繞組的真實狀態，為設備安全運行提供堅實的數據支撐。
