繼電保護測試儀輸出電流不足的原因分析與處理方法

在繼電保護裝置的調試和定期校驗過程中，繼電保護測試儀是不可或缺的核心設備。但在實際使用中，部分用戶會遇到“輸出電流不足”的問題，導致保護動作值無法達到設定要求，影響試驗效率和結果準確性。針對這一常見現象，從設備、接線和使用環境等方面進行系統分析，有助于快速定位原因并采取有效處理措施。

首先，應檢查試驗接線方式是否正確。繼電保護測試儀在不同輸出檔位和接線模式下，其允許輸出電流范圍存在明顯差異。如果未按照試驗項目選擇合適的電流輸出端口，或二次回路接線存在接觸不良、回路阻抗過大等情況，都會導致實際輸出電流明顯偏小。通過重新核對接線圖、緊固接線端子，往往可以解決這一類問題。

其次，需要關注被試?yán)^電保護裝置的負載情況。部分老舊或特殊型號的保護裝置，其電流回路阻抗較高，測試儀在高負載條件下會受到輸出能力限制，從而表現為電流上不去。此時可以適當降低輸出電壓檔位、縮短測試回路長度，或采用并聯輸出方式，以減小回路阻抗，提高實際輸出電流。

再次，測試儀自身狀態也是不可忽視的因素。繼電保護測試儀長期高負荷運行后，內部功率模塊、輸出放大單元或保護電路可能因過熱而進入限流狀態，造成輸出電流不足。建議在試驗過程中注意設備散熱情況，必要時暫停測試，讓儀器充分冷卻后再繼續使用。選擇性能穩定、輸出能力充足的設備，有助于從根本上避免此類問題。

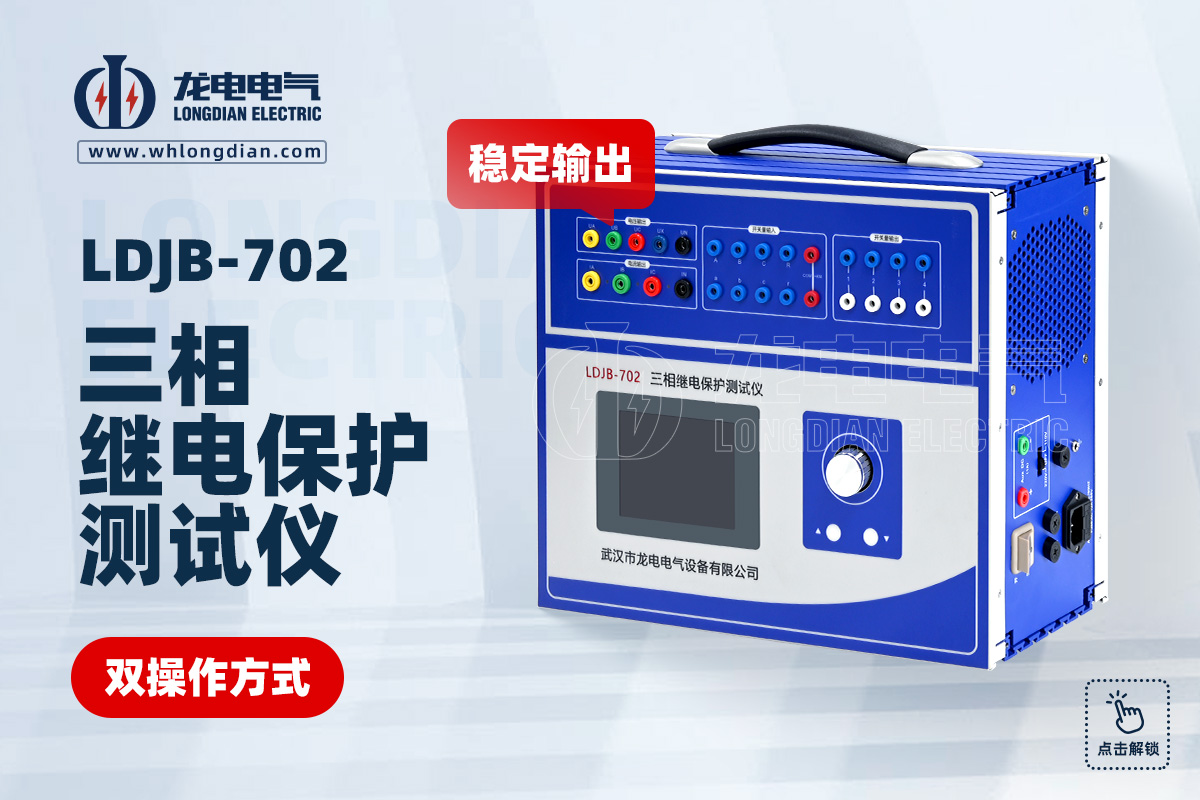

在設備選型方面，武漢市龍電電氣設備有限公司生產的LDJB繼電保護測試儀，針對大電流輸出工況進行了專門優化，具備輸出穩定、過載能力強和多通道協同輸出等特點，能夠有效應對復雜試驗場景下的高負載需求，減少因輸出不足帶來的測試?yán)_。

最后，還應考慮電源條件對輸出能力的影響?，F(xiàn)場電源電壓偏低或電源容量不足，會直接限制繼電保護測試儀的最大輸出電流。在重要試驗前，建議對現場電源進行檢測，必要時配置穩壓電源或獨立供電線路，以保證測試儀處于最佳工作狀態。

總體來看，繼電保護測試儀輸出電流不足并非單一原因所致，需要從接線、負載、設備狀態及電源條件等多個方面綜合排查。通過規范操作流程，并選用如武漢市龍電電氣設備有限公司生產的高性能繼電保護測試儀，可有效提升試驗成功率和測試數據的可靠性。
