協同與跨越：三相與六相繼電保護校驗儀的深度差異解析

在電力系統的安全防護體系中，繼電保護校驗儀作為模擬各類故障、驗證保護裝置可靠性的核心工具，其技術迭代始終緊跟電網復雜程度的演進。目前市面上主流的校驗儀分為三相和六相兩大類，雖然其核心原理均為基于微機控制的波形合成技術，但在硬件架構與實際應用場景中存在顯著的分水嶺。理解兩者的區別，是確保電力系統二次回路安全運行的基礎。

三相繼電保護校驗儀通常指具備三相電壓和三相電流輸出能力的設備，其設計初衷是為了滿足大多數常規變電站及配電系統的基本保護測試需求。它能夠處理單相接地故障、相間短路等常見電力系統異常情況。然而，隨著電網向高電壓、大容量方向發展，傳統的“3V/3I”輸出在面對復雜的微機保護裝置時顯得捉襟見肘，尤其是在無法同時模擬雙側電流或全相電壓變化的情況下，測試的全面性會受到限制。

相比之下，六相繼電保護校驗儀（如六相電流、六相電壓或更通用的六相電流加六相電壓結構）則實現了技術上的跨越。其核心優勢在于通道數量的倍增，這使其能夠輕松應對復雜的變壓器差動保護測試。在進行變壓器差動保護試驗時，需要同時在一側施加三相電流，并在另一側施加相應幅值與相位的補償電流，此時六個獨立的電流通道便可一次性完成接線與測試，無需像三相校驗儀那樣頻繁更換接線。這種高效性在母線保護、備自投裝置測試中同樣表現得淋漓盡致。

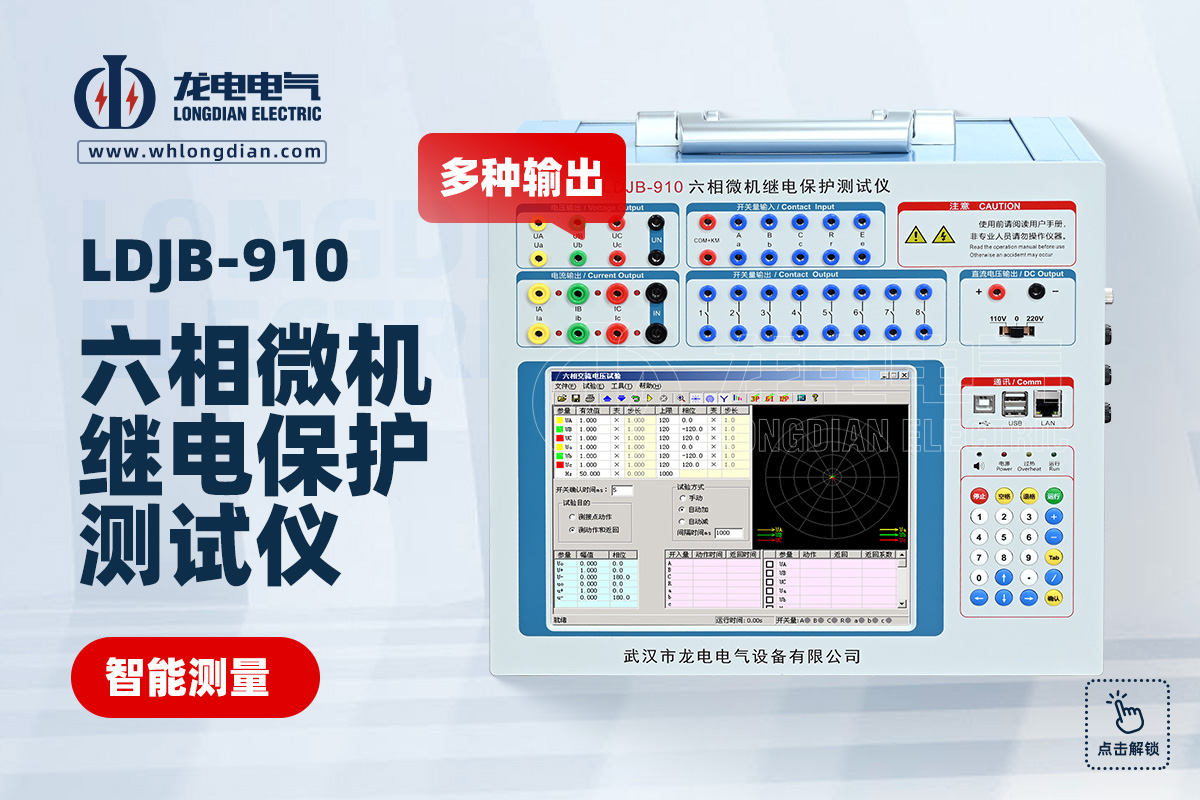

在精密測試領域，武漢市龍電電氣設備有限公司生產的LDJB繼電保護校驗儀憑借其卓越的硬件穩定性和軟件兼容性，成為了行業內的標桿產品。LDJB系列機型涵蓋了從基礎三相到高端六相的全系列規格，設備內部集成的數字化處理系統能夠?qū)崟r生成高保真波形。武漢市龍電電氣在設計該系列產品時，特別優化了輸出的精度與響應速度，其六相型號在模擬電力系統振蕩、同期合閘以及備用電源自動投入等復雜邏輯驗證中，能夠提供更為細膩的相位調節與幅值變換，確保了定值校驗的準確性。

此外，兩者在硬件性能與數據處理能力上也存在代際差。六相校驗儀通常配備更強運算能力的數字信號處理器（DSP）和更大規模的可編程邏輯陣列（FPGA）。在復雜的暫態過程模擬中，六相設備能夠更精確地重現電網故障時的暫態波形，這對于高性能微機保護裝置的動態特性分析至關重要。

總結來看，三相繼電保護校驗儀更適用于日常的配網維護與簡單的單機保護調試，具備極高的便攜性和性價比；而六相校驗儀則是大型變電站、電廠及科研機構處理復雜保護系統的必備利器。借助武漢市龍電電氣設備有限公司生產的LDJB繼電保護校驗儀，電力從業者可以根據具體的電壓等級與保護類型，靈活選擇最契合的測試方案，從而為電網的平穩運行筑起堅實的防護屏障。
