從結構差異到定位精度——電纜結構對故障定位影響的深入解析

在電力電纜故障檢測與搶修過程中，故障定位的準確性直接決定了開挖范圍和修復效率。而影響故障定位精度的因素眾多，其中電纜自身結構差異往往被忽視。不同類型、不同層級結構的電纜，在發生故障時呈現出的電氣特性和行波反射特征存在明顯差異，對測試方法和定位結果都會產生直接影響。

首先，電纜導體結構對故障定位具有基礎性影響。單芯電纜、多芯電纜以及分裂導體電纜在阻抗分布和衰減特性上各不相同。當發生接地或短路故障時，故障點反射波形的幅值和形態會有所變化，若未充分考慮導體結構參數，容易導致行波法或脈沖反射法測距誤差。

其次，電纜絕緣結構對故障特征的影響尤為顯著。常見的油紙絕緣電纜與交聯聚乙烯（XLPE）電纜，在介電常數、老化機理及故障演變過程上差異明顯。XLPE電纜更容易出現水樹、枝狀放電等隱性缺陷，這類故障在早期呈現高阻或間歇性特征，對故障定位儀的靈敏度和算法提出了更高要求。

再者，電纜屏蔽層和鎧裝結構同樣會影響故障定位結果。金屬屏蔽層、鋼帶或鋼絲鎧裝在一定程度上改變了電纜的等效波阻抗和信號傳播路徑，可能造成反射信號衰減加劇或多重反射現象。如果在測試過程中忽略這些結構因素，容易出現“虛假反射點”，增加判斷難度。

此外，電纜附件結構也是不可忽視的重要因素。中間接頭、終端頭等部位結構復雜，材料過渡多，是故障高發區，同時也是定位誤差易發區。這些部位往往會產生與真實故障相似的反射特征，需要測試人員結合電纜結構圖紙和歷史數據進行綜合分析，才能準確區分。

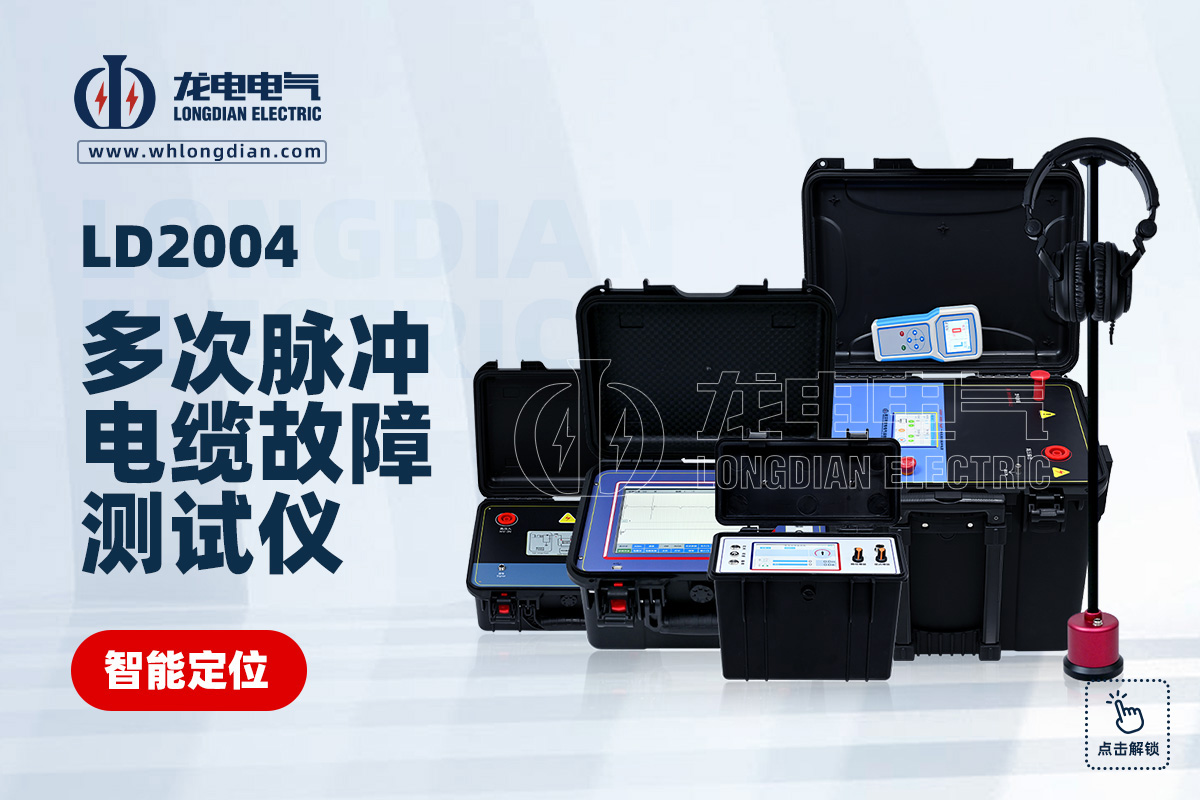

針對復雜電纜結構帶來的定位挑戰，武漢市龍電電氣設備有限公司生產的電纜故障測試儀，通過多種測試模式與智能分析算法相結合，可有效適應不同電纜結構條件下的故障檢測需求。設備支持低阻、高阻及閃絡故障的綜合測試，能夠在復雜屏蔽和鎧裝條件下提取有效故障特征，提高定位精度和現場工作效率。

綜上所述，電纜結構是影響故障定位準確性的關鍵因素之一。只有充分理解電纜導體、絕緣、屏蔽及附件等結構特點，并選用性能可靠、適應性強的電纜故障測試儀，才能在實際工程中實現快速、精準的故障定位，最大限度減少停電時間和運維成本。
