電纜故障檢測儀器有哪些?

電纜故障測試儀的種類繁多，應用的原理和領域也各不相同，從原理上分有：時域反射法（TDR）、電橋法、高壓電橋法、聲定點、磁定點、聲磁同步法、跨步電壓法。從應用領域上又分為：電力電纜故障測試儀、交聯電纜外護套故障測試儀、通訊電纜故障測試儀、信號電纜故障測試儀、路燈電纜故障測試儀、直埋電纜故障測試儀等等。相應的電纜故障測試儀選型和選購也給用戶造成了困難和迷惑。這里我們將相應的電纜故障測試儀進行分類，并配上相應的文章，以便于用戶選型。

LD-2001低壓電纜故障測試儀

LD-2001電纜故障測試儀是由發射機、接收機、定位探測架組成。適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜，其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測。

LD-2001低壓電纜故障測試儀功能特點

1、接收靈敏度高；2、靜態漂移低；3、定位精度高；4、抗干擾能力強；5、液晶屏顯示信號及狀態；6、內置鋰電池供電，并配有充電器

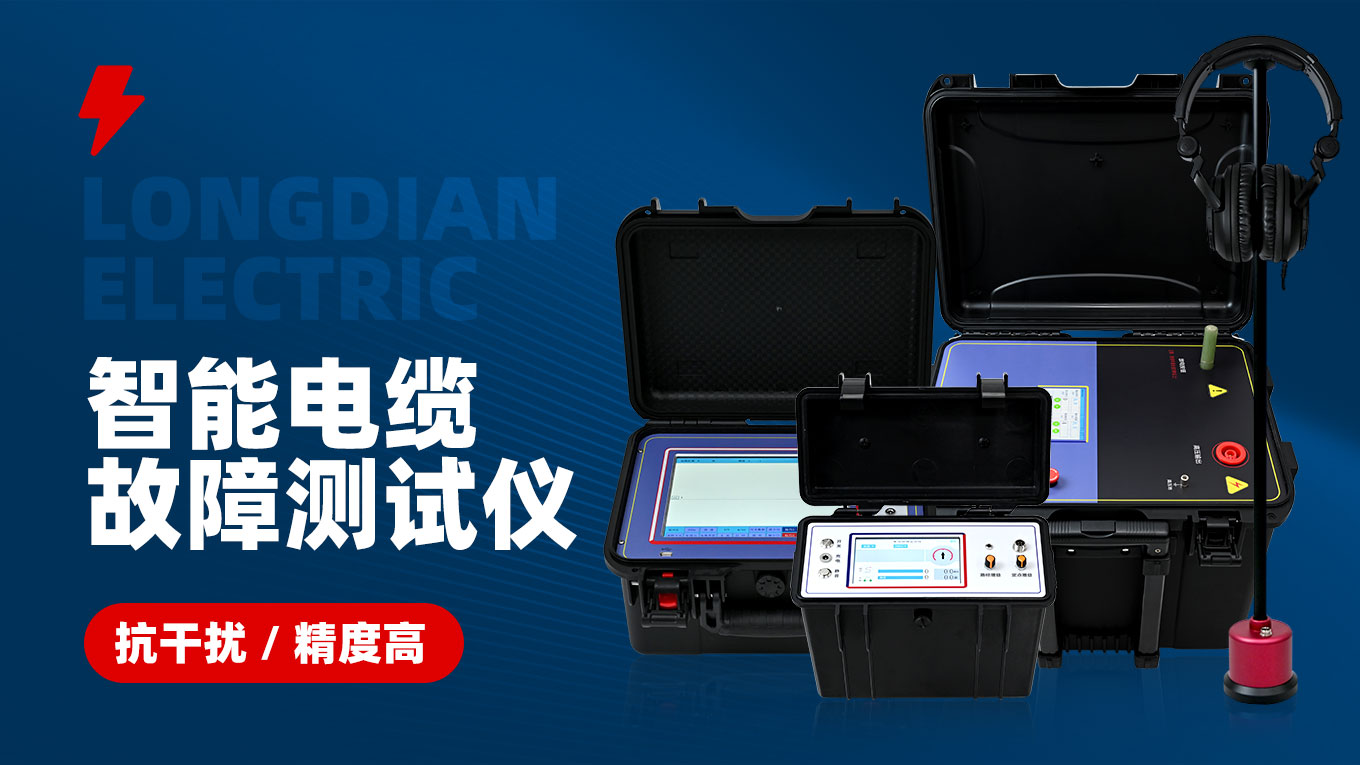

LD-2003智能電纜故障測試儀

LD-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

LD-2003智能電纜故障測試儀功能特點

1. 用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2. 工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。

3. 采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。

4. 故障自動搜索，距離自動顯示，雙游標移動可精確到1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

6. 內置電源供電，在無電源環境中均可長時間使用。

7. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

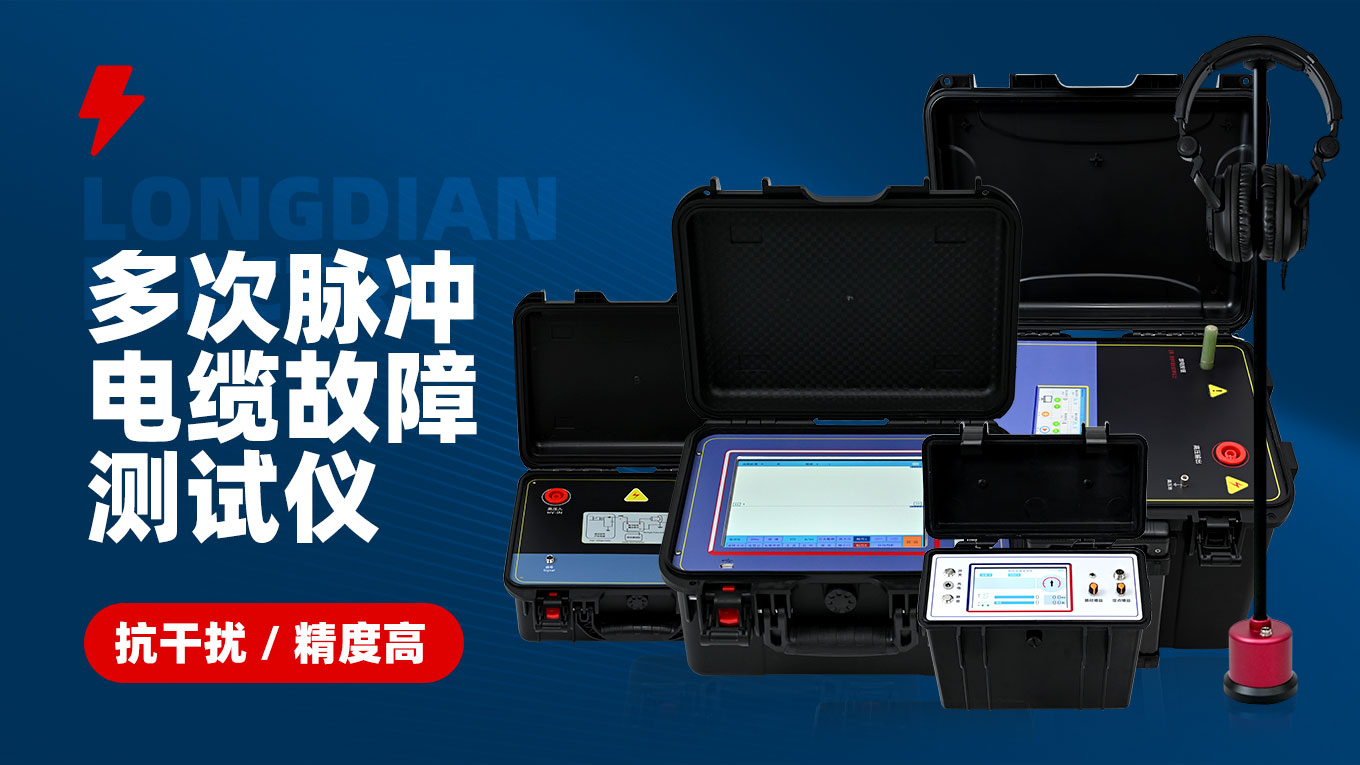

LD-2004多次脈沖電纜故障測試儀

LD-2004智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。LD-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

LD-2004多次脈沖電纜故障測試儀功能特點

1.用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。

3.全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

4.工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

5.全局波形和局部波形同步顯示，便于整體分析和細節調整。

6.任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。

7.采用多次脈沖法測試時，界面同時采集8條真實波形，更便于判讀和降低測試誤差，提高測試精度。

8.內置電源供電，在無電源環境中均可長時間使用。

9.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

10.在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

11.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

12.測試信號提供多種脈沖寬度，無測試盲區。

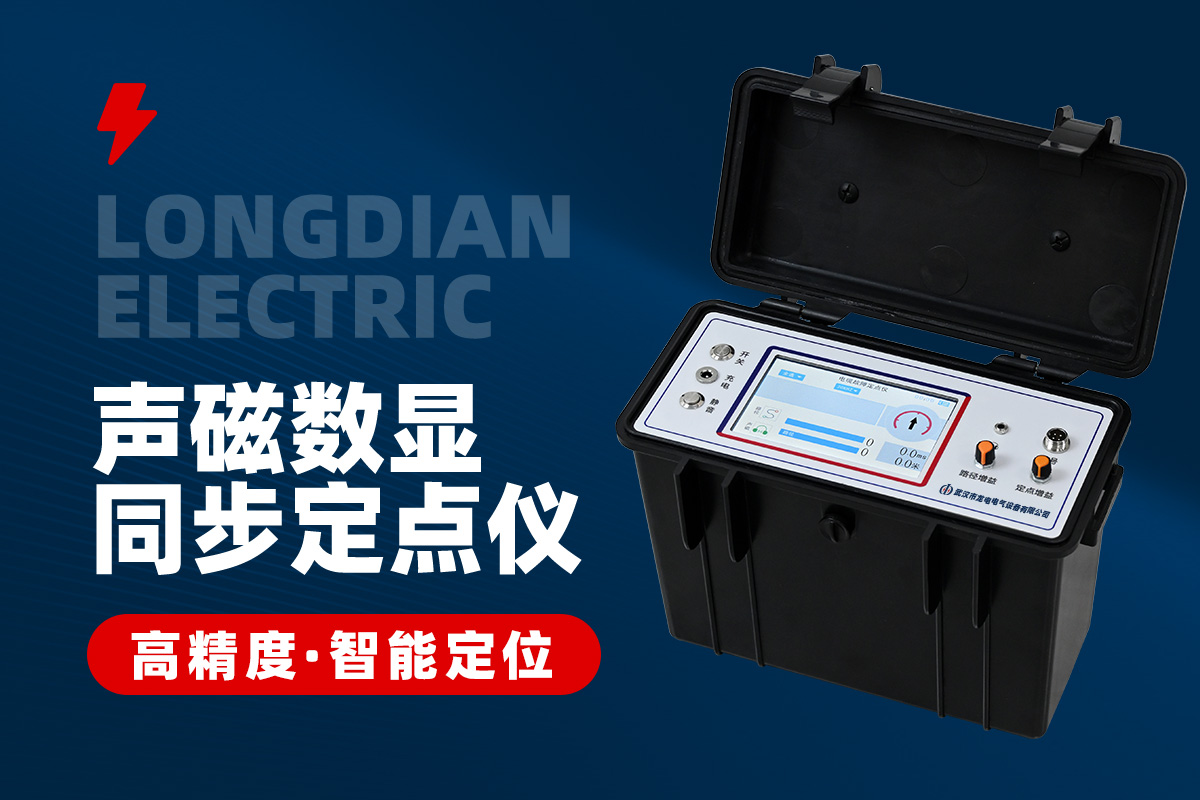

電纜故障聲磁同步定點儀

電纜故障聲磁同步定點儀用于埋地電絕緣故障點的快速、精確定位及電纜埋設路徑和埋設深度的準確探測。

電纜故障聲磁同步定點儀功能特點

1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。

2、電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。

3、工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。

4、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

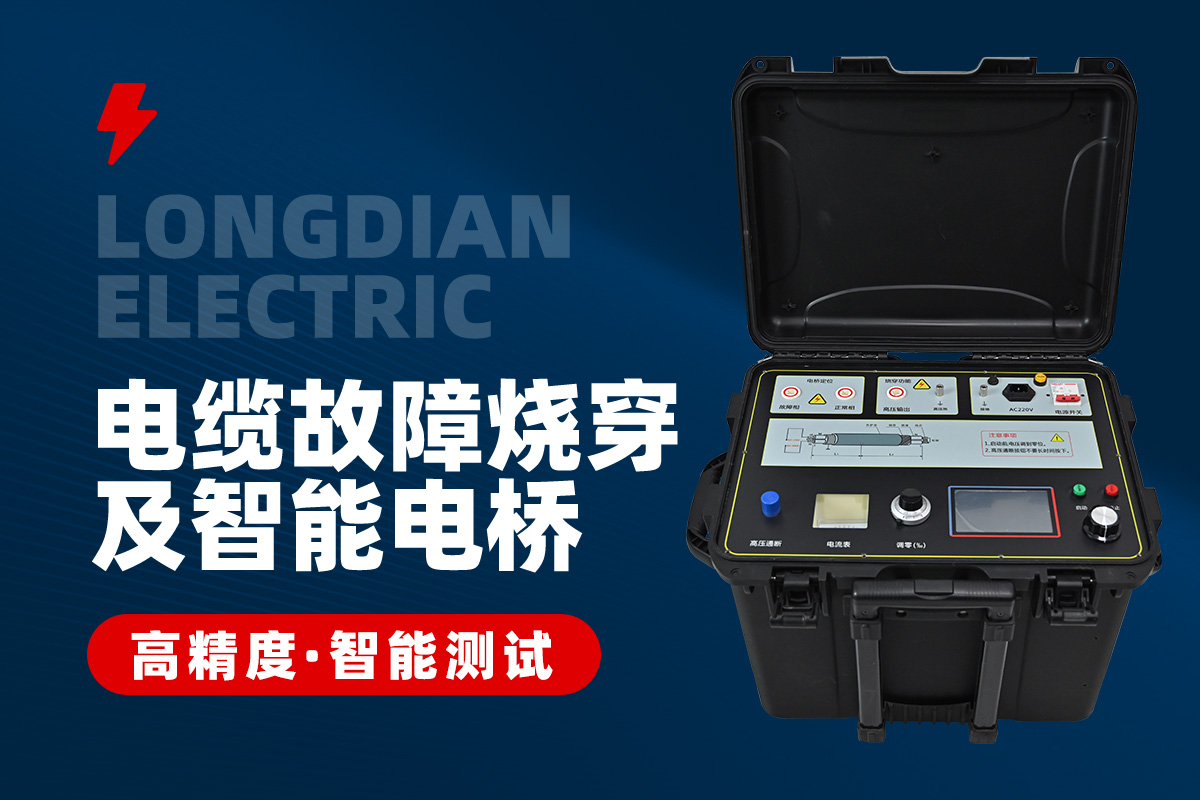

電纜故障燒穿儀

數控電纜故障燒穿及智能電橋裝置集故障燒穿和故障定位一體，燒穿功能輸出最高電壓30kV，最大電流100mA，可以快速將高壓電纜故障燒成低阻。智能電橋最大電流10mA，適合于高壓，大截面，大長度電纜的絕緣故障預定位。大電流可大幅度提高故障距離測量精度。

電纜故障燒穿儀功能特點

①、采用全觸摸大屏幕彩色液晶顯示屏：

內置高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了最高電壓、最大電流、極限功率三重限定功能。

②、燒穿功能：

顯示當前實時電流、電壓、電阻測試值；

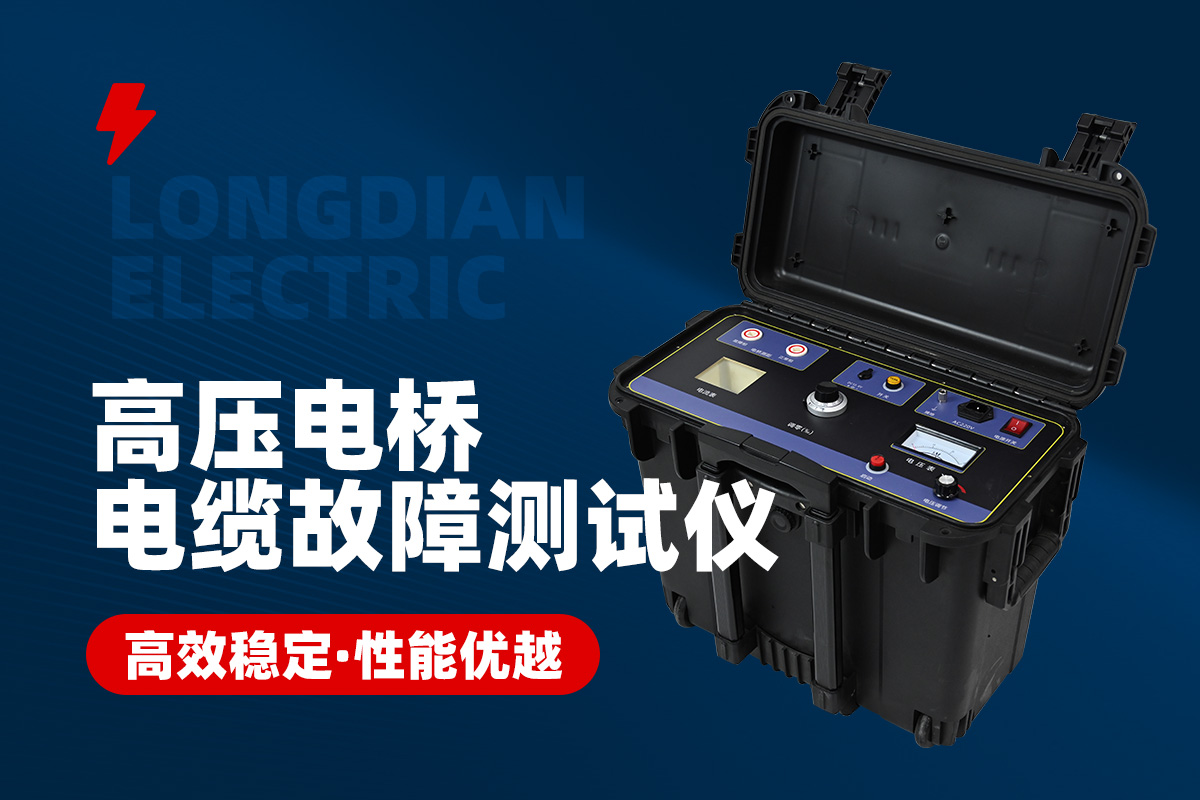

高壓電橋故障測試儀

高壓電橋故障測試儀是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。

設備采用開關電源構成高壓恒流源，空載電壓-15000V，短路電流30mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。

高壓電橋故障測試儀具有三種功能：

1、直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。

2、故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。

同時，高壓電橋故障測試儀特別適用于：

1、敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。

2、閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。

3、尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。

由于上述特點，高壓電橋故障測試儀為下述幾類用戶所青睞：

1、從事專業定位的電纜修試隊伍：如大中型供電局及大型用電企業的電纜修試班。絕大部分的電纜擊穿點均可用高壓電橋故障測試儀迅速找到大致的擊穿位置。與波反射法及定點儀配合使用，各取所長，使定位更快更可靠。

2、小型用戶：如小型供電局及中型用電企業。電纜不多，一般走向清楚，不太長，故障次數有限，若配齊一套波反射法定位儀，價格高，對使用人員的素質和經驗要求較高，不是最佳選擇。選用高壓電橋故障測試儀，價格較低，操作方便，能應付日常需要，是較好的選擇。

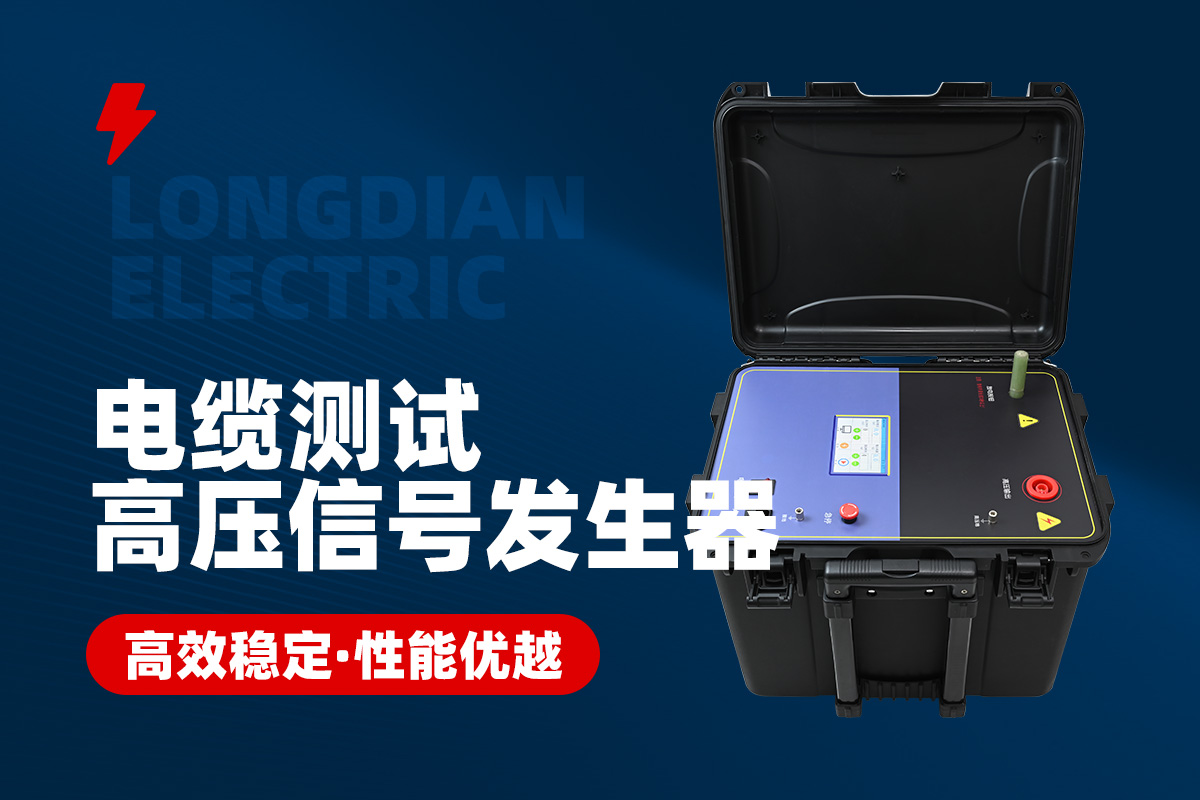

電纜測試高壓信號發生器

LD-30KV/4uF 電纜測試高壓信號發生器采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業
