在高壓斷路器的運行與維護中,機械特性參數是評估設備健康狀態的重要依據。其中,“反彈行程”作為關鍵指標之一,能夠直觀反映斷路器觸頭在合分閘過程中的動態穩定性。一旦出現反彈行程異常,往往預示著機構或觸頭系統存在潛在故障,需要及時診斷與處理。
首先,反彈行程是指斷路器觸頭在完成合閘或分閘動作后,由于機械慣性或彈性作用產生的回彈位移。正常情況下,該值應在合理范圍內且波形平穩。如果測試中發現反彈行程明顯偏大或出現多次振蕩,通常說明機構存在松動、阻尼不足或緩沖裝置失效等問題。
其次,從機械特性測試波形來看,反彈行程異常通常會表現為“位移曲線二次回升明顯”或“多次震蕩衰減不充分”。例如,在合閘過程中,觸頭閉合后曲線應迅速趨于穩定;若出現明顯回彈峰值,說明觸頭沖擊較大或緩沖系統異常。此外,反彈時間延長也可能意味著機構潤滑不良或機械卡滯。
再者,反彈行程異常還可能與以下因素有關:一是操作機構彈簧性能下降或不匹配,導致能量釋放不均;二是連桿、銷軸磨損或間隙過大,引發機械傳動不穩定;三是觸頭系統接觸壓力異常,造成沖擊反彈增強。這些問題如果不及時處理,可能進一步發展為觸頭燒損、分合閘失敗等嚴重故障。

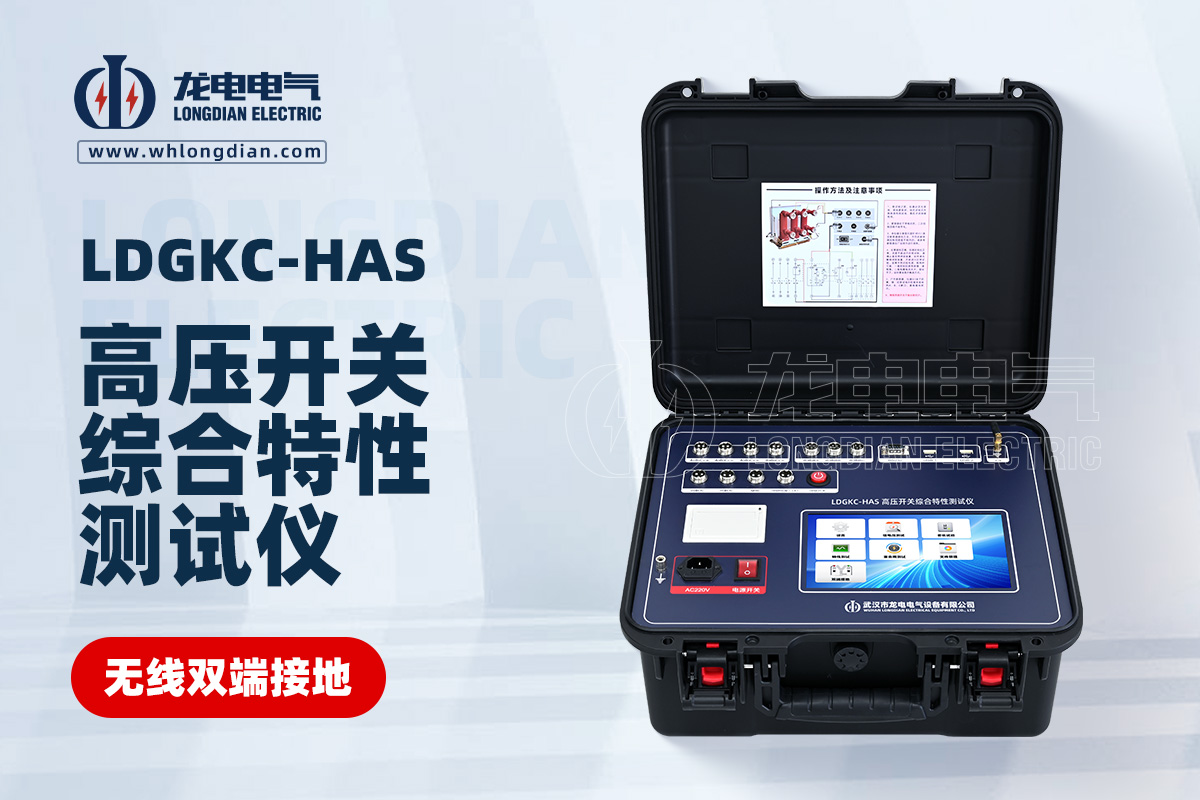

在實際檢測過程中,機械特性測試儀能夠提供關鍵數據支持。通過同步采集行程、時間、速度等參數,可以全面分析斷路器動作過程。例如,武漢市龍電電氣設備有限公司生產的高壓斷路器機械特性測試儀,具備高精度位移測量與動態波形分析功能,能夠清晰捕捉反彈過程中的細微變化,為故障診斷提供直觀依據。
此外,在現場應用中,建議將反彈行程與其他參數(如剛合速度、最大速度、動作時間)進行綜合分析,而不是單一判斷。同時,應結合歷史測試數據進行趨勢對比,以判斷設備劣化程度,實現預測性維護。
綜上所述,高壓斷路器反彈行程異常是機械系統問題的重要信號。通過機械特性測試儀獲取精準數據,并結合波形分析與經驗判斷,可以快速定位問題根源,保障設備安全可靠運行。
