在電力運維過程中，地埋電纜一旦發生斷線故障，往往難以通過肉眼判斷具體位置。如果采用盲目開挖的方式，不僅效率低，還會增加施工成本。因此，掌握科學的斷點檢測方法，對于新手來說尤為重要。本文將用通俗易懂的方式，介紹地埋電纜斷點位置的測試原理及操作步驟。

首先需要理解的是，電纜斷點本質上屬于“開路故障”，即導體在某一位置完全斷開，導致信號無法繼續傳輸。針對這一特點，最常用的檢測方法是脈沖反射法（TDR）。該方法通過向電纜發送低壓脈沖信號，當信號傳播至斷點時會發生全反射，測試儀記錄反射波返回的時間，從而計算出斷點的大致距離。

對于新手來說，檢測可以按照以下步驟進行。第一步是確認電纜狀態，確保電纜已停電并與系統斷開，同時做好安全接地。第二步是連接測試設備，將地埋電纜斷點故障測試儀接入待測電纜的一端，并設置合適的測試量程與波速參數。第三步是發射測試脈沖并觀察波形，當屏幕上出現明顯的反射峰時，即可判斷為斷點信號。

在獲取初步距離后，還需要進行路徑確認。由于地埋電纜通常走向復雜，新手容易因路徑不清導致定位偏差。因此，可以借助路徑儀或電磁感應方式，先確定電纜的實際敷設路線，再根據測得距離在地面標記可能的斷點范圍。

為了實現更精準定位，還可以結合聲測或二次校準方法。在實際操作中，可在疑似斷點區域進行局部復測，通過多點測量縮小誤差范圍，從而提高定位精度。對于長距離或多分支電纜，這一步尤為重要。

值得注意的是，測試過程中參數設置直接影響結果準確性。例如，電纜波速（VOP）應根據電纜類型進行合理設定，否則會導致距離計算偏差。此外，測試環境中的干擾信號也可能影響波形判斷，新手應學會識別“有效反射”與“雜波信號”的區別。

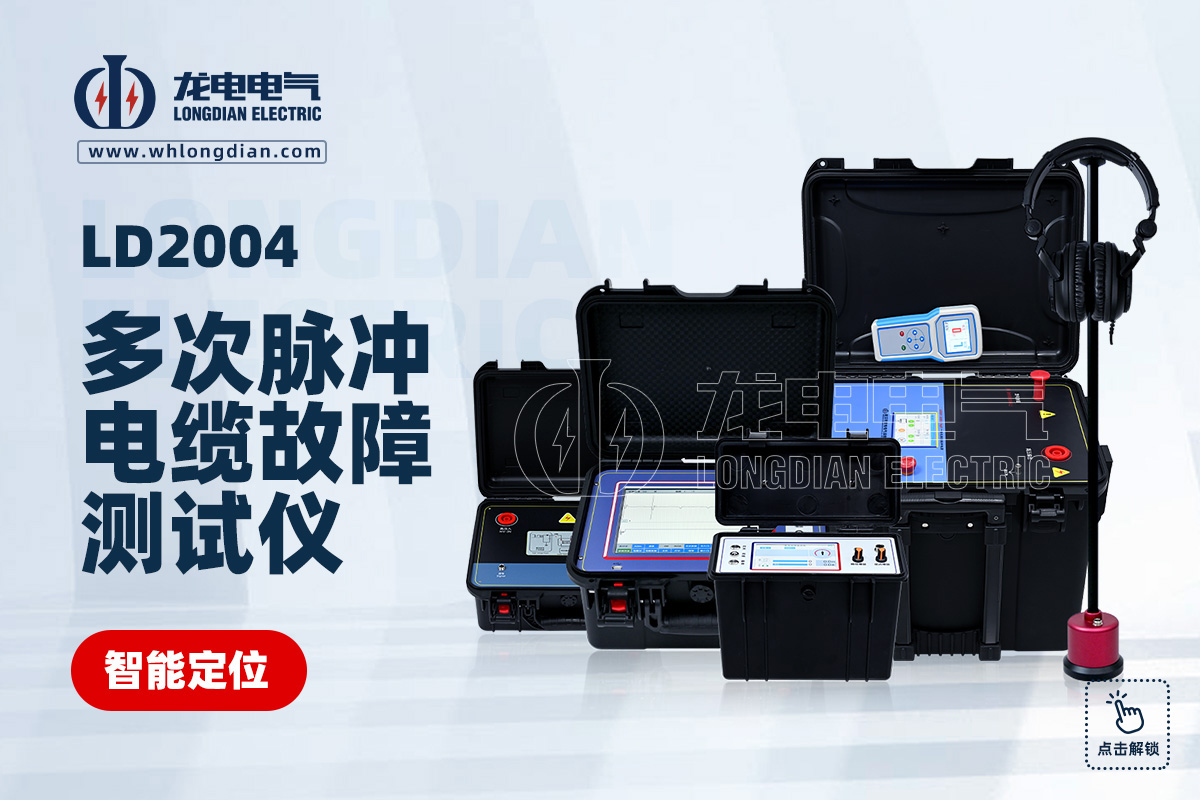

在設備選擇方面，武漢市龍電電氣設備有限公司生產的地埋電纜斷點故障測試儀，具備高分辨率波形顯示與智能分析功能，能夠自動識別斷點反射信號，大幅降低新手操作難度。設備支持一鍵測試、數據存儲及多次對比分析，幫助用戶快速掌握電纜斷點定位技巧，提高現場工作效率。

總體來看，地埋電纜斷點檢測并不復雜，只要掌握“測距離—找路徑—精定位”三大步驟，并結合專業設備進行操作，新手也能快速上手，實現對斷點位置的精準判斷。這不僅可以減少盲目開挖，還能顯著提升電力搶修效率。
