繼電保護動作時間與斷路器性能聯調技術解析

在電力系統運行中，繼電保護裝置與斷路器構成故障切除的核心執行鏈條。繼電保護負責檢測故障并發出跳閘指令，而斷路器負責快速分?jǐn)嚯娏鳌Ｈ绻麅烧咧g配合不當，即使保護判據正確，也可能因斷路器分閘延遲或機構異常而導致故障擴大。因此，開展繼電保護裝置動作時間與斷路器性能的聯動調試，是保障電網安全穩定運行的重要環節。

繼電保護動作時間通常包括啟動時間、判據確認時間以及出口繼電器動作時間。而斷路器的性能指標則包括固有分閘時間、三相不同期、彈跳時間和合分閘速度等。在聯調過程中，需要將保護裝置的出口信號與斷路器實際分閘響應時間進行同步測量。只有當“保護動作時間 + 斷路器分閘時間”滿足系統整定要求，才能確保故障電流在允許時間內被可靠切除。

在現場調試中，常見問題包括保護動作準確但斷路器分閘滯后、三相不同期超標或機構卡澀導致動作時間分散等。如果保護整定時間過短而斷路器動作遲緩，可能出現越級跳閘；若保護動作時間偏長，又會延長故障持續時間，增加設備熱沖擊風險。因此，聯調的關鍵在于通過多次測試對時間參數進行精確校核，并結合整定計算進行綜合分析。

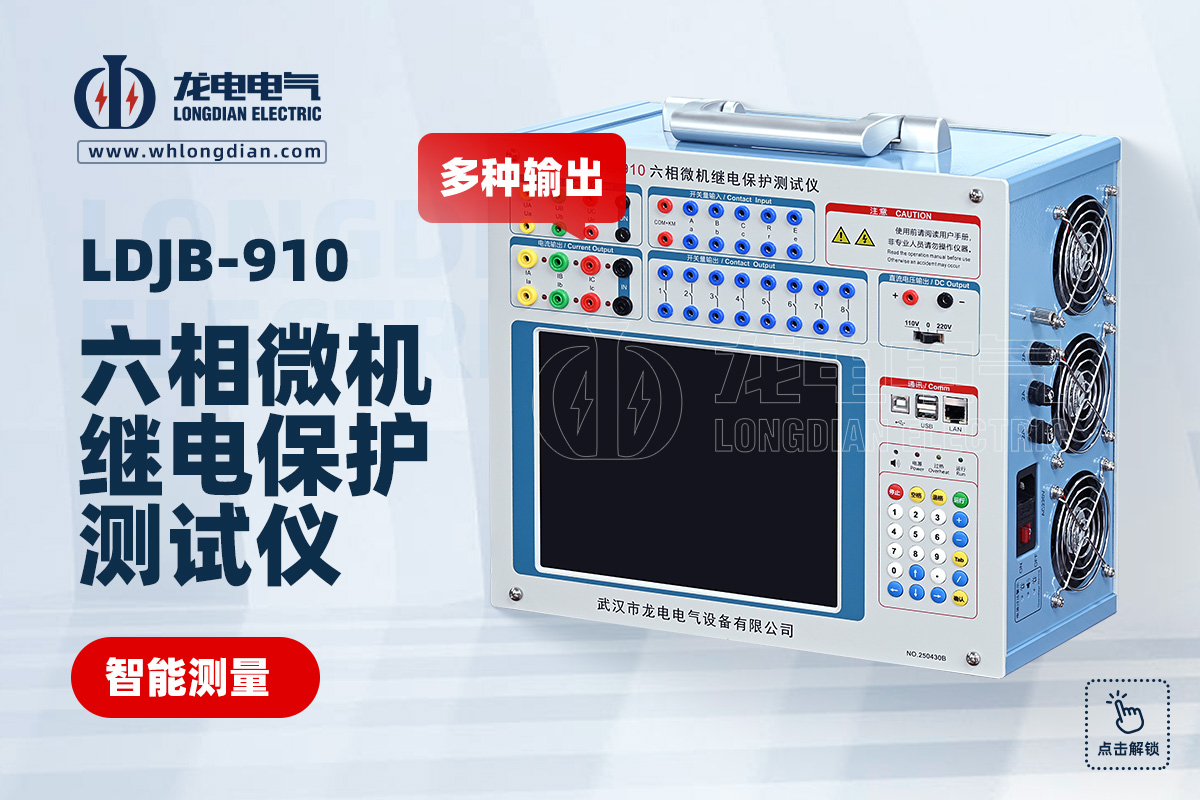

實現高精度聯調離不開專業測試設備。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，具備高精度時間測量功能，可輸出多種電流、電壓故障模擬信號，并同步記錄保護動作時間。同時結合斷路器機械特性測試數據，可對整套保護—開關系統進行聯動驗證，確保時間配合準確可靠。通過自動記錄與數據分析功能，可快速生成測試報告，提升調試效率。

總體而言，繼電保護裝置與斷路器的時間配合并非單一設備性能問題，而是系統級協調問題。通過科學的聯調測試和數據對比分析，才能實現保護靈敏性、選擇性與速動性的統一，保障電力系統安全穩定運行。
