在電力系統預防性試驗中,互感器(電流互感器CT、電壓互感器PT)的特性測試是評估其運行狀態的重要手段。其中,勵磁特性曲線、伏安特性曲線及誤差曲線等數據,是判斷互感器是否合格的核心依據。那么,如何通過測試曲線判斷互感器是否正常?需要從曲線形態、拐點位置、斜率變化以及數據一致性等多個方面進行綜合分析。
首先,從勵磁(伏安)特性曲線來看,正?;ジ衅髟诘碗妷簠^(qū)段應呈現近似線性上升趨勢,說明鐵芯尚未進入飽和狀態。當電壓升高至一定數值后,曲線會出現明顯拐點,隨后電流迅速上升,進入飽和區。若拐點電壓明顯低于出廠標準或銘牌數據,通常說明鐵芯存在退磁不良、匝間短路或絕緣老化等問題;若曲線整體異常平緩,則可能存在接線錯誤或繞組接觸不良現象。
其次,比較同型號、同相別之間的測試曲線也非常關鍵。對于三相互感器,三條曲線應基本一致,拐點電壓差異應在允許范圍內。如果某一相明顯偏離,往往提示該相繞組存在局部缺陷。此外,若曲線出現突變、波動或數據不連續,也可能與測試過程中接觸電阻過大或外界干擾有關。
對于電流互感器而言,還應結合變比誤差與角差測試結果綜合判斷。若勵磁曲線正常但誤差超標,則可能是繞組匝數比例異常;若勵磁曲線異常且誤差同樣偏大,則多半屬于內部結構性故障。在保護級CT測試中,拐點電壓尤為關鍵,必須滿足繼電保護整定要求,否則將直接影響保護動作可靠性。

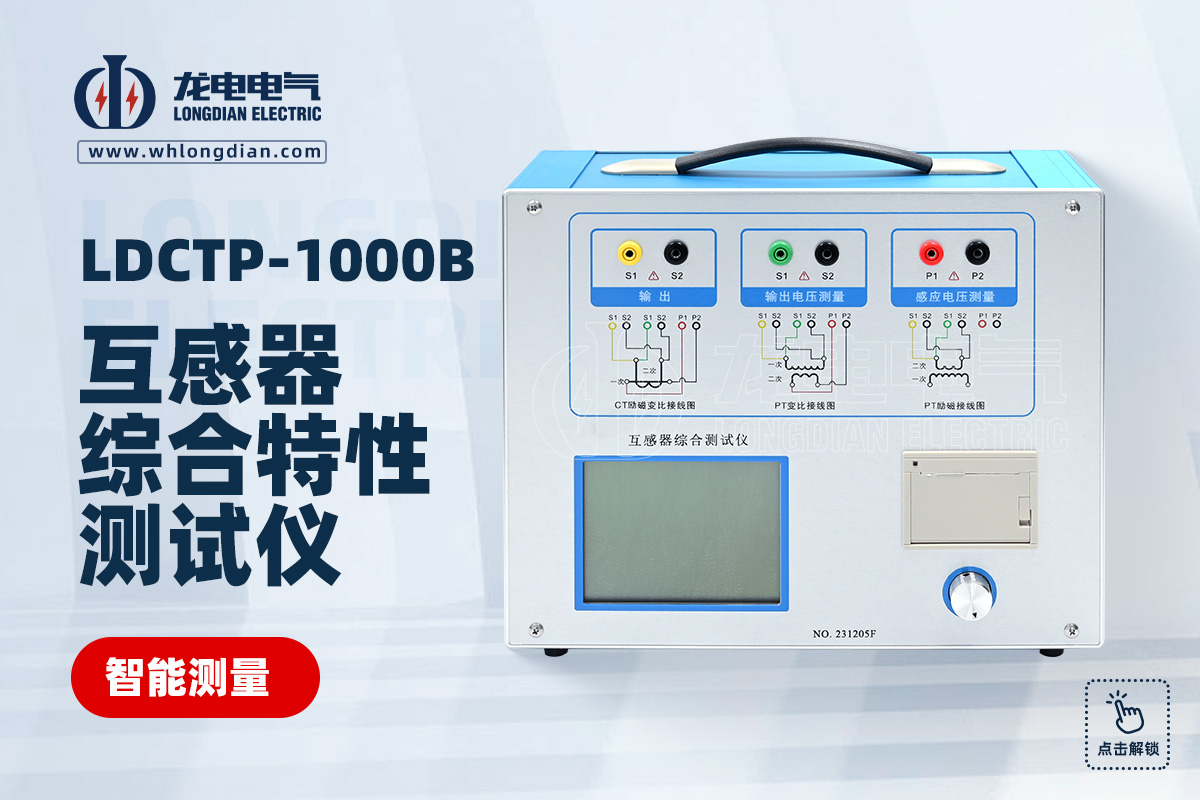

在實際測試中,使用具備自動繪制曲線、自動計算拐點電壓和自動判別結果功能的設備,可以大幅降低人為誤判風險。武漢市龍電電氣設備有限公司生產的互感器特性測試儀,支持CT/PT伏安特性測試、變比測試、極性判斷及誤差分析等功能,可自動生成勵磁曲線并計算關鍵參數,幫助運維人員快速判斷曲線是否正常,提高現場檢測效率和數據準確性。
總體而言,判斷互感器測試曲線是否正常,不能只看單一數值,而應結合曲線形態、拐點電壓、相間一致性及誤差數據綜合分析。規范的測試流程與高精度測試設備,是確保判斷結果可靠的重要保障。
