繼電保護動作電流、電壓的定義與工程意義解析

在電力系統繼電保護中，動作電流和動作電壓是最基礎、也是最關鍵的技術參數之一。它們直接決定了繼電保護裝置在何種工況下啟動動作，對系統安全、設備保護范圍以及故障切除的及時性具有重要影響。正確理解并合理整定這些參數，是保障電網安全穩定運行的前提。

繼電保護動作電流，是指當被測電流達到或超過某一設定值時，繼電保護裝置由監視狀態轉變?yōu)閯?dòng)作狀態的臨界電流值。該參數廣泛應用于過電流保護、零序電流保護、差動保護等功能中。動作電流的設定需要在“靈敏性”和“選擇性”之間取得平衡：數值過小，可能因負荷波動或暫態電流引起誤動作；數值過大，又可能導致故障時保護拒動，擴大事故影響范圍。

繼電保護動作電壓，則是指當被測電壓低于或高于設定閾值時，保護裝置啟動動作的臨界電壓值，常見于欠壓保護、過壓保護、低電壓閉鎖等應用場景。動作電壓主要用于反映系統電壓異常狀況，如短路故障引起的電壓驟降，或系統運行異常導致的過電壓情況。合理設置動作電壓，有助于準確識別故障性質，防止保護裝置在非故障情況下誤動。

從工程意義上看，動作電流和動作電壓并非孤立存在，而是與動作時間、返回系數、保護范圍等參數共同構成完整的保護特性。通過科學整定動作電流和動作電壓，可以確保繼電保護在故障發生時“該動就動、不該動不動”，既快速切除故障，又最大限度減少對正常設備和線路的影響。

在現場調試和定期校驗過程中，對動作電流、電壓的測試尤為重要。通過模擬不同電流、電壓工況，驗證繼電保護裝置的實際動作值是否與整定值一致，是判斷保護裝置性能是否可靠的關鍵步驟。若測試結果偏差較大，往往意味著裝置參數設置不當、元件老化或二次回路存在隱患，需要及時調整或處理。

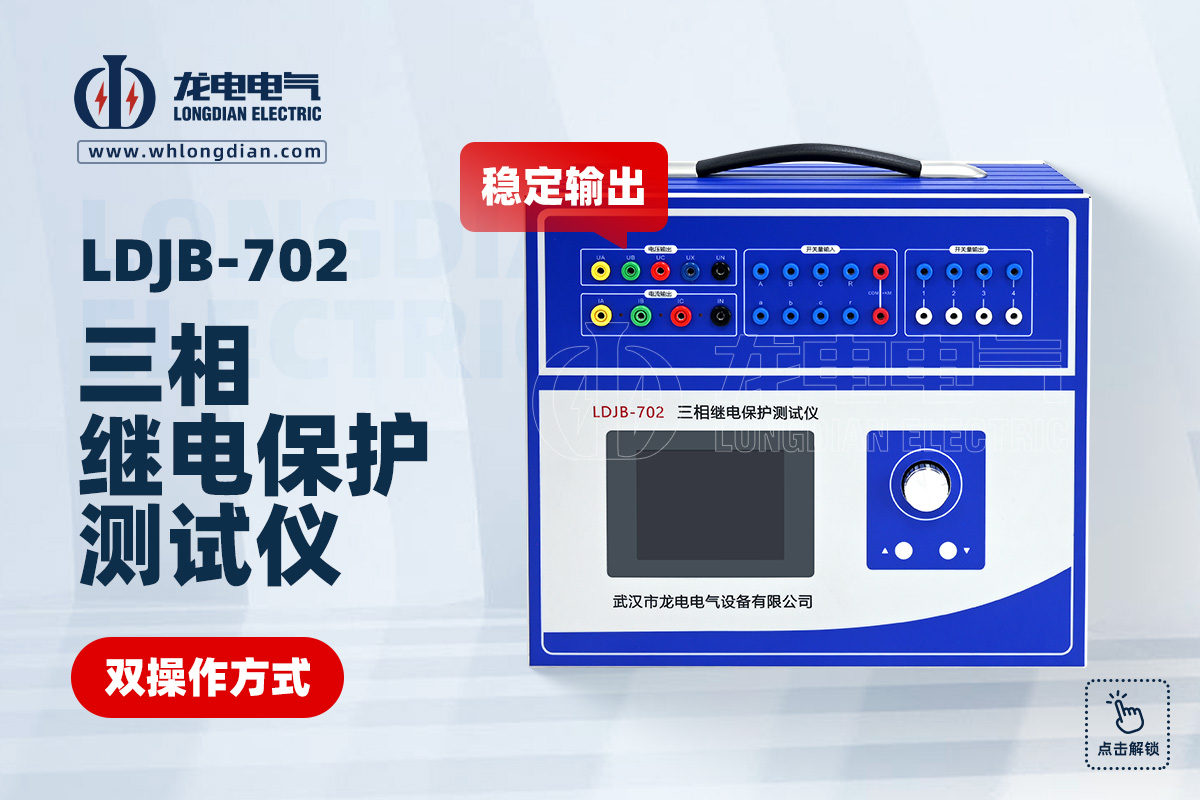

在實際測試應用中，選用性能穩定、輸出精度高的試驗設備至關重要。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，具備多通道電流、電壓精確輸出與測量能力，可靈活模擬各類故障工況，準確測試?yán)^電保護裝置的動作電流和動作電壓，為繼電保護整定校驗和運行可靠性評估提供有力保障。

總體而言，繼電保護動作電流與動作電壓是繼電保護系統設計、整定和運行維護中的核心參數。通過科學理解其定義、作用及測試方法，并借助專業測試儀器進行驗證，可有效提升電力系統的安全性與穩定性。
