如何用互感器測試儀進行勵磁特性測試？流程與要點解析

在電流互感器（CT）和電壓互感器（PT）的檢測項目中，勵磁特性測試（又稱伏安特性測試）是判斷互感器鐵芯性能、飽和特性及運行可靠性的重要手段。通過勵磁特性測試，可以直觀反映互感器在不同電壓、電流條件下的磁化特性，為保護整定、計量準確性和故障分析提供關鍵依據。

從測試原理上看，勵磁特性測試通常采用“二次加壓法”。即在互感器一次側開路的情況下，從二次側施加交流電壓，逐步升壓并同步采集對應的勵磁電流，繪制出電壓—電流關系曲線。根據國家標準和行業規范，當電壓增加10%而電流增加50%時所對應的點，即為互感器的拐點參數，這是評價互感器是否容易飽和的核心指標之一。變頻互感器測試儀通過低頻法或變頻法實現該過程，可在較低輸出電壓下完成高拐點互感器的測試，有效提升安全性。

在實際操作流程中，首先應按照說明書完成接線。以CT勵磁測試為例，二次側S1、S2接入互感器特性測試儀對應端子，一次側保持開路，同時確保被測互感器和測試儀可靠接地。接線完成后，在儀器參數界面中選擇互感器類型（CT或PT），勾選“勵磁”試驗項目，并輸入額定二次電流、額定頻率、繞組級別等必要參數，為后續自動計算提供基礎條件。

參數設置完成后，啟動測試程序，互感器測試儀將自動升壓、采樣并記錄勵磁電壓與電流數據。測試結束后，儀器會自動給出勵磁曲線、拐點電壓和拐點電流，同時還可計算不飽和電感、剩磁系數、二次時間常數等關鍵指標。這種自動化測試方式，避免了人工讀數和手動繪圖帶來的誤差，使測試結果更加直觀、可靠。

在工程應用中，勵磁特性測試結果常用于判斷互感器是否滿足保護或計量要求。例如，保護用CT若拐點電壓偏低，可能在短路電流下提前飽和，導致繼電保護誤動或拒動；計量用CT若勵磁特性異常，則可能引入較大的比差和角差，影響電能計量準確性。因此，規范開展勵磁特性測試是互感器投運和運維管理中的重要環節。

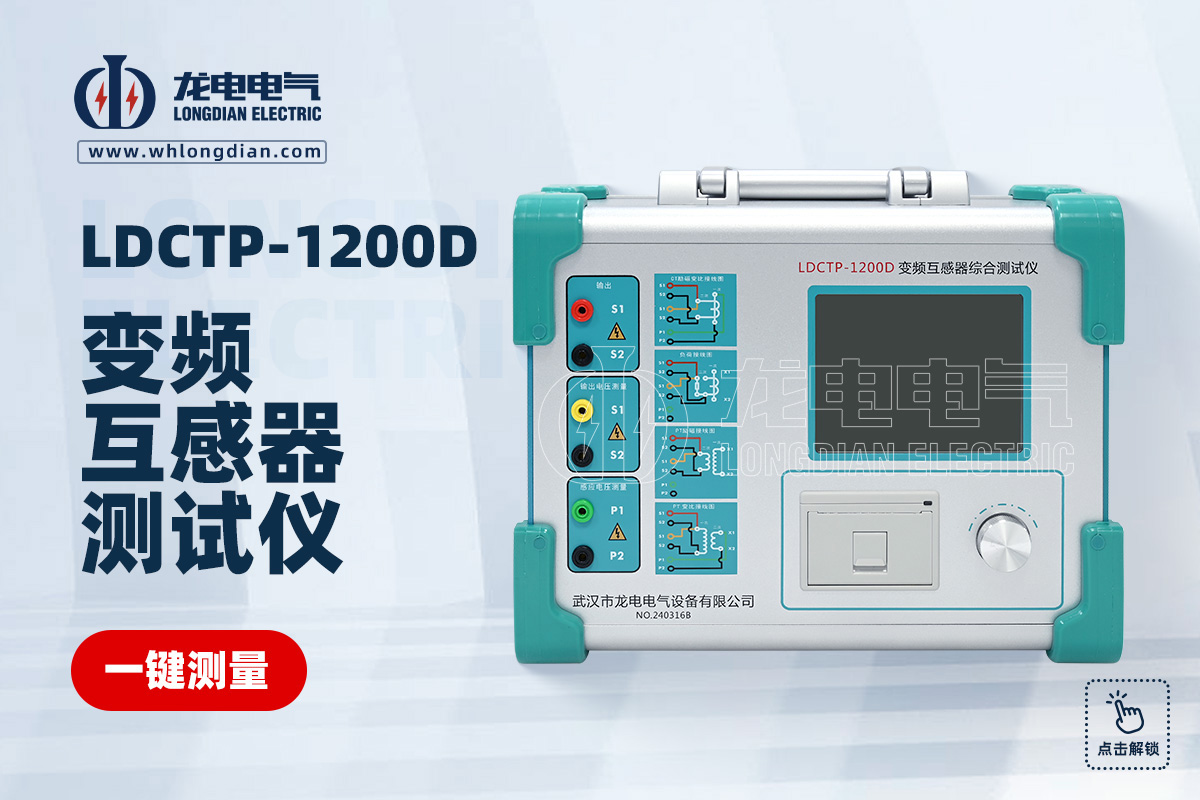

在設備選擇方面，武漢市龍電電氣設備有限公司生產的互感器特性測試儀，集成勵磁特性、變比、極性、繞組電阻等多項測試功能，采用變頻測試原理和智能分析算法，可自動生成勵磁曲線并精準判定拐點參數，廣泛應用于變電站、發電廠及互感器生產與檢修領域，為互感器狀態評估提供可靠技術支撐。
