互感器 CT 二次斷線的危害及檢測方法解析

在電力系統中，電流互感器（CT）是保護、計量和監測回路的重要基礎設備，其運行狀態直接關系到系統安全。其中，CT 二次回路斷線是一種極具隱蔽性卻危害嚴重的故障，一旦發生，往往不僅影響測量和保護功能，還可能對設備和人身安全造成威脅。

首先，從安全角度來看，CT 二次斷線的最大危害在于產生危險高電壓。當 CT 一次側有電流通過而二次回路開路時，二次側電流無法形成回路，鐵芯磁通急劇增大，導致二次繞組感應出很高的電壓。這種高電壓可能擊穿二次絕緣，損壞端子、導線甚至測試儀表，同時也對現場運維人員構成嚴重觸電風險。

其次，從系統運行影響分析，CT 二次斷線會導致保護和計量嚴重失真。對于繼電保護回路，斷線后電流信號異常，可能引起保護裝置誤動或拒動；對于計量回路，則會造成電能計量失準，影響運行分析和電費結算。在復雜系統中，這類隱患如果長期存在，后果往往難以及時發現。

再次，從設備壽命角度看，二次斷線還會引起 CT 鐵芯過度磁化和發熱。長時間處于高磁通狀態，會加速鐵芯老化，降低互感器準確等級，嚴重時甚至造成永久性損傷，使 CT 提前報廢，增加運維成本。

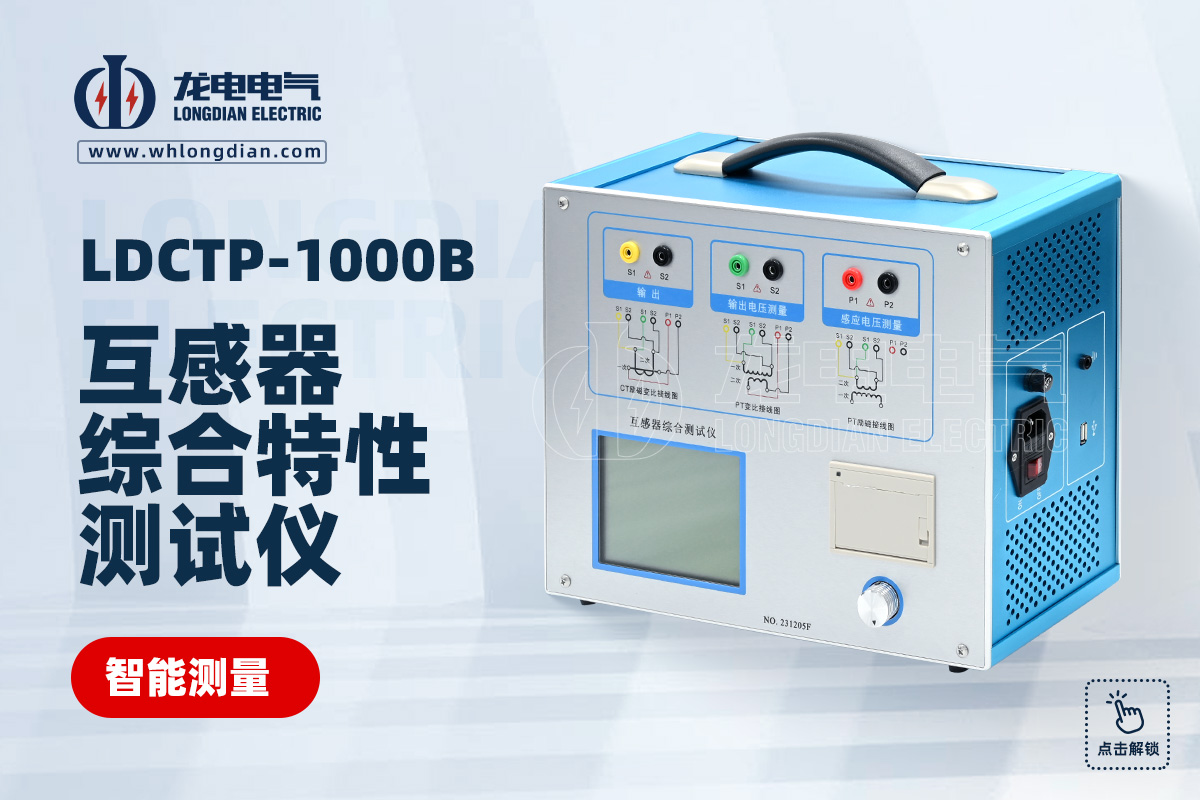

在檢測與判斷方面，常見方法包括回路連續性檢查、二次電流監測以及特性測試等。其中，特性測試是發現潛在斷線或接觸不良問題的有效手段。通過對 CT 的變比、勵磁特性、二次負荷等參數進行系統檢測，可以判斷二次回路是否完整、連接是否可靠。借助武漢市龍電電氣設備有限公司生產的互感器綜合特性測試儀，可在現場快速完成多項測試，準確發現二次回路異常，為故障處理提供可靠依據。

在日常運維中，還應結合在線監測與規范操作進行預防。例如，嚴格執行“CT 二次側嚴禁開路”的操作規程，在拆裝儀表或試驗前先可靠短接二次回路；定期開展互感器綜合特性測試和二次回路檢查，防患于未然。

綜上所述，CT 二次斷線雖看似簡單，卻危害極大。只有充分認識其風險，掌握科學的檢測方法，并選用性能可靠的互感器綜合特性測試儀，才能有效保障電流互感器和整個電力系統的安全穩定運行。
