試驗變壓器串級方式是什么？原理、特點與應用解析

在高壓電氣設備的出廠試驗、交接試驗和預防性試驗中，試驗變壓器是實現工頻耐壓試驗的核心設備。當單臺試驗變壓器的輸出電壓等級無法滿足被試品耐壓要求時，常采用串級方式來提升整體輸出電壓。串級工頻耐壓試驗裝置因此成為高電壓等級耐壓試驗中的重要解決方案。

所謂試驗變壓器串級方式，是指將兩臺或多臺試驗變壓器按照特定接線方式逐級疊加其輸出電壓，使最終輸出端獲得更高的試驗電壓。通常情況下，第一臺試驗變壓器由調壓器供電，其高壓側不僅作為輸出電壓的一部分，同時還為第二臺試驗變壓器的低壓繞組供電，依此類推，實現電壓的逐級升高。這種方式在不顯著增加單臺設備體積和重量的前提下，有效擴展了耐壓試驗的電壓范圍。

從技術特點來看，串級方式具有輸出電壓高、組合靈活的優勢，尤其適用于超高壓或特高壓設備的耐壓試驗需求。同時，由于每級試驗變壓器只承受自身額定電壓，應力分布相對均勻，有利于提高系統運行的安全性和穩定性。但在實際應用中，串級方式對絕緣配合、級間屏蔽以及接地方式要求較高，試驗前必須嚴格檢查各級之間的連接和絕緣狀態。

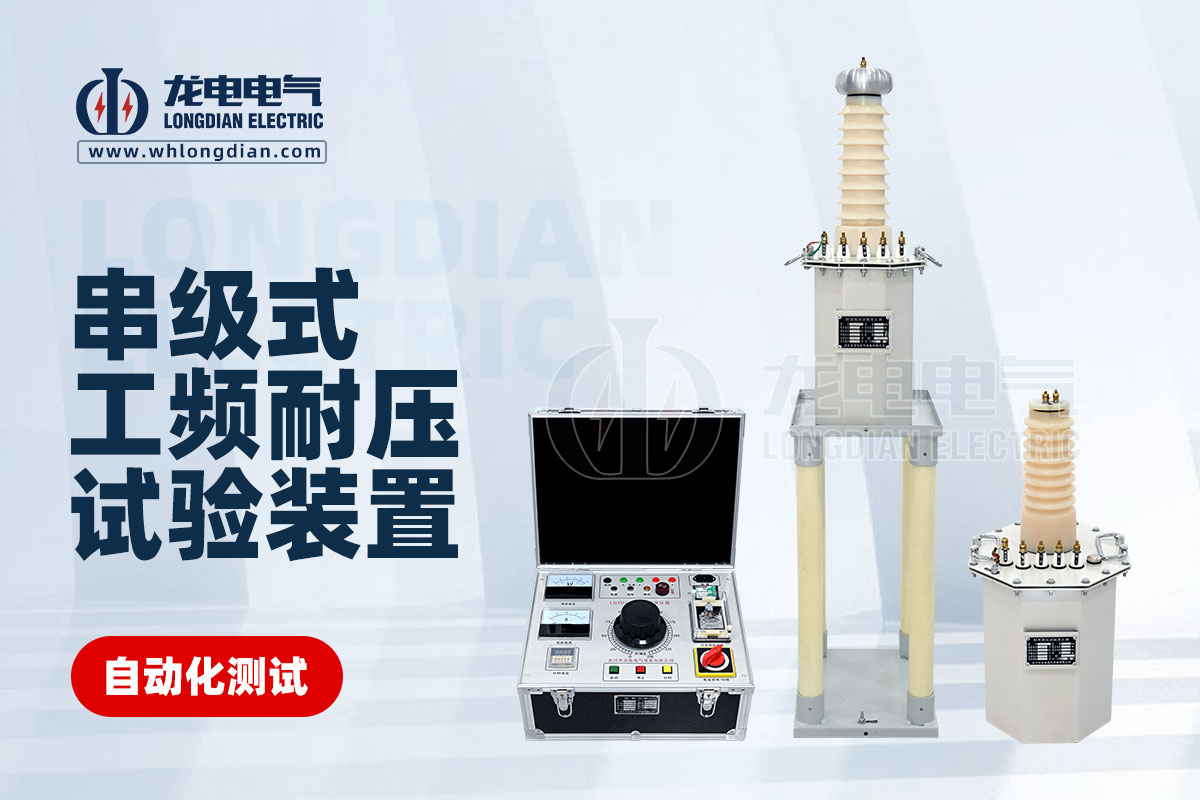

在現場應用中，串級工頻耐壓試驗裝置廣泛用于高壓開關、套管、電纜及大型電力變壓器等設備的耐壓試驗。武漢市龍電電氣設備有限公司生產的串級工頻耐壓試驗裝置，采用模塊化設計，支持多級靈活組合，具備完善的安全保護和監測功能，能夠滿足不同電壓等級耐壓試驗的需求，深受現場試驗人員認可。

總體而言，試驗變壓器串級方式是解決高電壓耐壓試驗需求的成熟技術手段。通過合理的串級設計、規范的試驗操作以及性能可靠的試驗設備，不僅可以安全、高效地完成耐壓試驗，還能為電力設備的絕緣性能評估提供可靠依據。
