高壓變壓器空負載特性測試流程詳解與應用要點

高壓變壓器空負載特性測試是出廠試驗、交接試驗及狀態檢修中的重要項目之一，主要用于測量變壓器在額定頻率和額定電壓下的空載電流、空載損耗等關鍵參數，從而評估鐵芯質量、磁路結構及整體制造工藝水平。規范的測試流程不僅能夠保證數據準確性，還能為變壓器運行狀態評估提供可靠依據。

在試驗準備階段，應首先核對被試變壓器的銘牌參數，包括額定電壓、容量、接線組別及試驗要求，明確試驗側通常選擇低壓側加壓、高壓側開路。隨后檢查試驗電源、測量儀表及接線回路的完整性，確保接地可靠、保護措施到位。此階段的準備工作是避免試驗風險和數據偏差的基礎。

正式試驗時，按照既定接線方式，將試驗電源和測量裝置接入變壓器。通過空負載特性測試儀對被試變壓器進行緩慢升壓，從零逐步升至額定電壓，升壓過程中應密切關注電壓、電流及設備運行狀態，防止突升電壓對鐵芯造成沖擊。電壓穩定后，記錄空載電流、空載損耗等數據，并保持一段穩定運行時間，以確保測量值具有代表性。

在數據采集與分析階段，應重點關注空載電流的大小及三相平衡情況。正常情況下，空載電流應占額定電流的較小比例，且三相差異不應過大。若空載損耗明顯偏高或空載電流異常，往往提示鐵芯硅鋼片疊裝不良、磁路異常或局部短路等問題，需要結合歷史數據和同類設備進行綜合判斷。

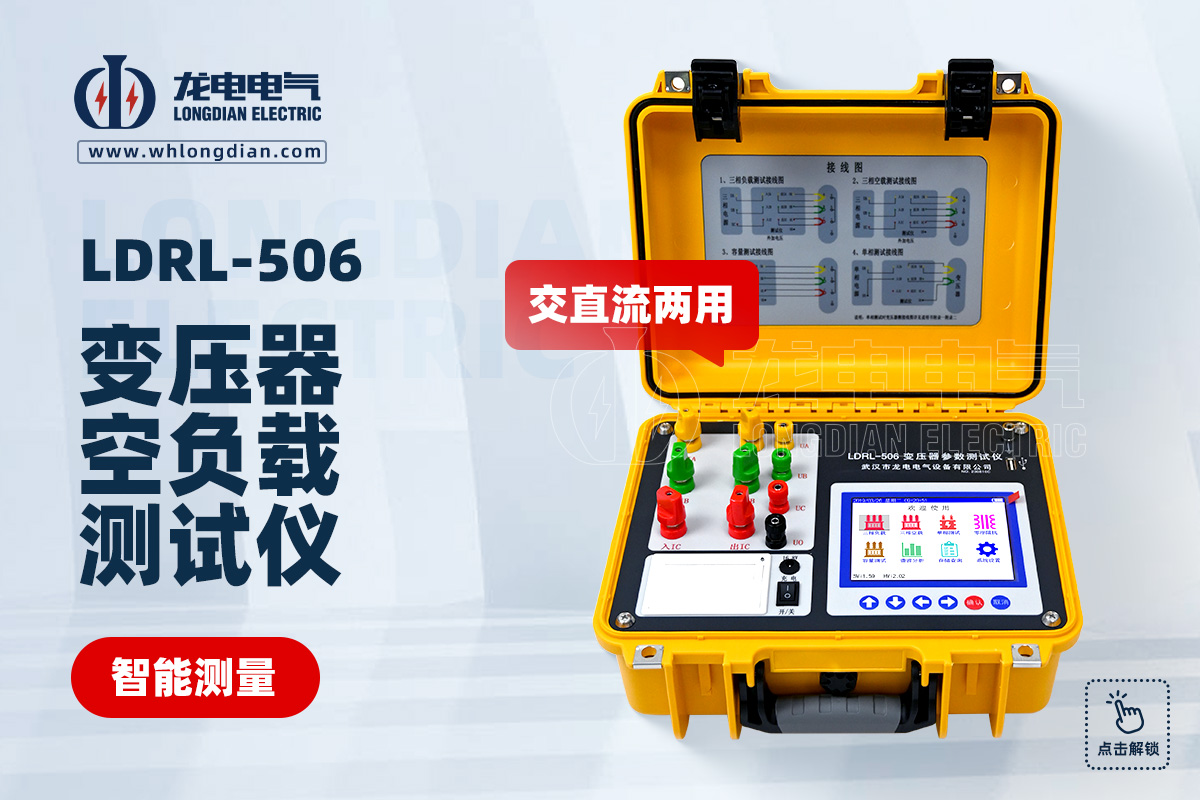

在設備選型方面，專業化測試儀對試驗效率和精度具有重要影響。武漢市龍電電氣設備有限公司生產的變壓器空負載特性測試儀，集電壓、電流、功率同步測量與自動計算功能于一體，能夠快速完成空載特性數據采集與分析，并支持數據存儲與報表輸出，廣泛應用于變壓器制造廠和電力運維單位。

試驗結束后，應按流程逐步降壓至零，切斷電源，并對試驗數據進行整理和歸檔。通過與出廠值、歷次試驗數據進行對比分析，可及時發現變壓器空負載特性的變化趨勢，為后續檢修和狀態評估提供科學依據。
