繼電保護測試儀做差動試驗時如何避免虛假差流？關鍵方法解析

在變壓器、發電機及母線等設備的繼電保護試驗中，差動保護是最核心、最靈敏的保護方式之一。使用繼電保護測試儀進行差動試驗時，若操作或設置不當，容易出現“虛假差流”，導致保護誤動或試驗結果失真。因此，掌握避免虛假差流的方法，是提升差動試驗準確性的關鍵。

首先，應從接線與極性校核入手。差動保護對電流相位和極性極為敏感，二次回路中任何一相電流接線錯誤、CT 極性接反或回路接觸不良，都會在理論應相互抵消的電流中形成差值，從而產生虛假差流。在試驗前，應嚴格按照保護原理圖核對每一相電流回路，利用繼電保護測試儀的相位顯示和向量圖功能，確認各相電流方向一致、相位正確。

其次，合理設置CT 變比與差動參數。若繼電保護測試儀輸出的電流值與被測保護裝置中整定的 CT 變比不匹配，會導致計算電流不一致，從而形成差流。差動試驗前，應在測試儀和被試保護裝置中同步核對 CT 變比、接線方式（Y/Δ）及平衡系數等參數，確保一次側與二次側換算關系正確，這是避免虛假差流的基礎條件。

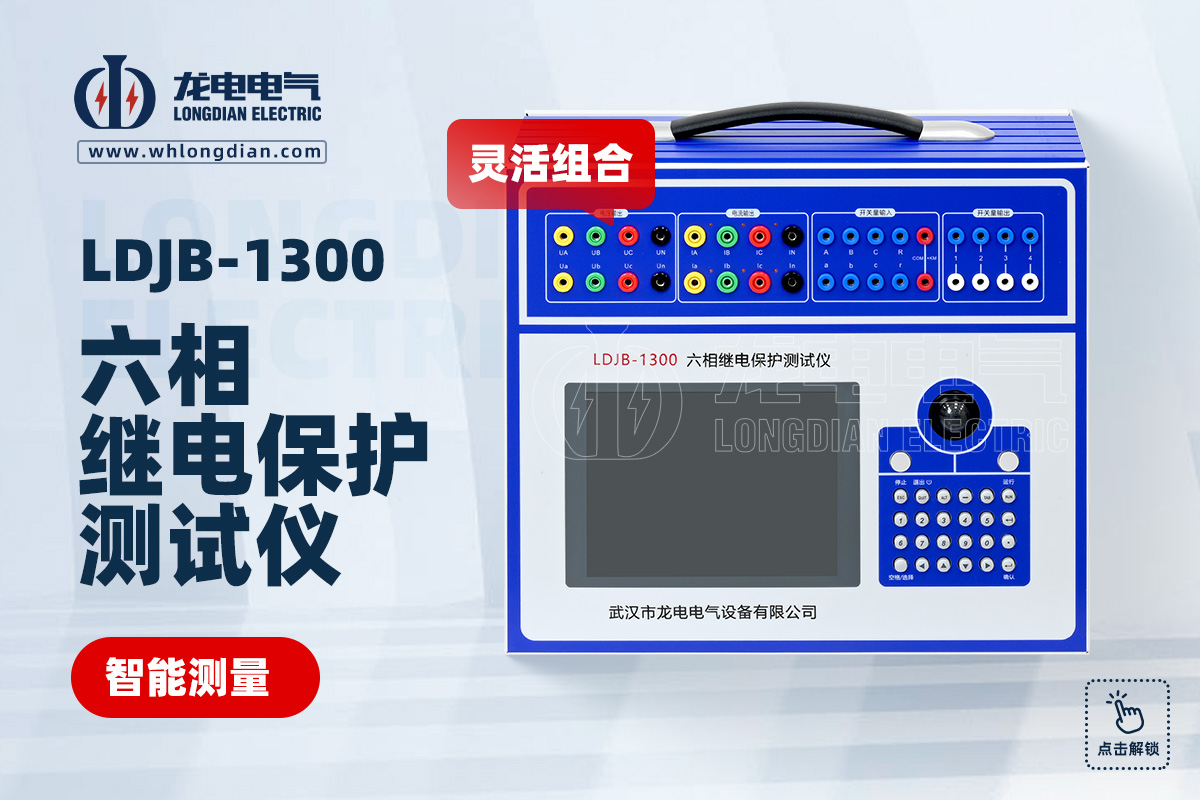

第三，注意模擬工況與諧波因素。在差動保護中，勵磁涌流、諧波制動等邏輯往往會參與判斷。若繼電保護測試儀輸出波形畸變或諧波含量異常，可能導致保護裝置對差流的識別出現偏差。采用輸出波形穩定、諧波可控的測試設備尤為重要。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，具備高保真波形輸出和諧波疊加控制功能，能夠真實模擬現場工況，有效降低因波形失真引起的虛假差流風險。

此外，還應關注二次回路阻抗與負載影響。差動試驗時，若各側二次回路負載差異較大，可能引起電流幅值和相位的微小偏移，進而形成差流。試驗中應盡量保持各相、各側回路阻抗一致，避免臨時接線過長或接觸不良，并通過測試儀的實時電流監視功能觀察差流變化趨勢。

最后，采用分步驗證與對比分析的方法。在正式進行差動動作試驗前，可先進行“無差流”或平衡電流試驗，驗證在理論零差流條件下保護裝置是否穩定不動作。通過逐步升流、逐項校核參數的方式，能夠快速定位虛假差流的來源，確保試驗結論真實可靠。
